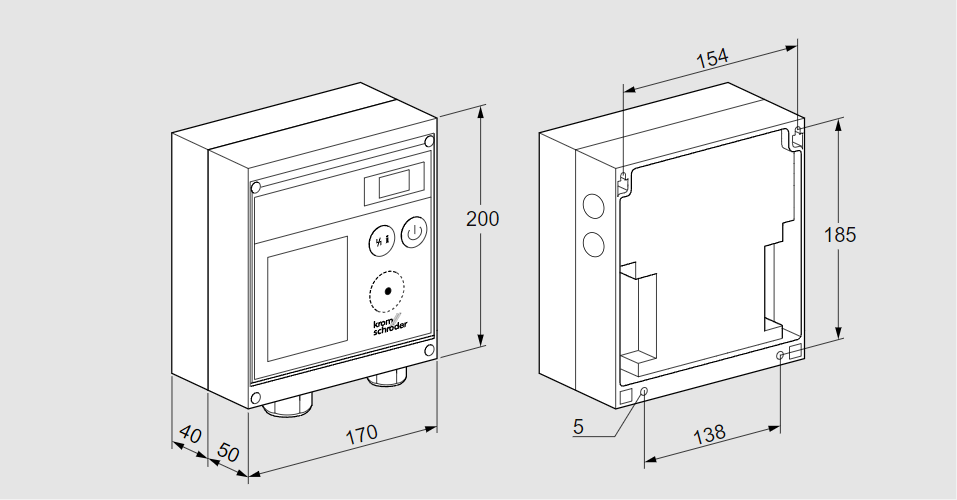

Автомат управления горелкой BCU 370WFEU0D3B1-3

88601276, БКУ 370WFEU0D3B1-3 Тип: Блок управления горелкой, серия 300 Корпус для монтажа на месте для управления, розжига и контроля модулирующих газовых горелок. Для непрерывной работы с ионизационным контролем или УФ-контролем с помощью УФ-датчика UVD. Прерывистая работа с УФ-датчиком UVS. Отображение статуса программы, параметров агрегата и сигнала пламени. Ручной режим работы. Диагностика и настройка параметров установки через оптический интерфейс с использованием программного обеспечения для ПК BCSoft. Сертифицирован ЕС. Одобрено АГА. Рынок: Европейский рынок, протестирован и сертифицирован по типу ЕС. Напряжение сети: 230 В~, 50/60 Гц Управление вентилятором: реле 3 А Управление клапаном: трехточечный шаг Контроль пламени: контроль ионизации (непрерывный или прерывистый режим) или контроль УФ (прерывистый режим с UVS) Функция цифрового входа: встроенный контроль герметичности Интерфейс полевой шины: PROFIBUS DP Управление по шине: трехточечный шаг Электрическое подключение: С нижней частью 11 Минимальное время паузы горелки tBP: 0 с. 07 Попыток запуска горелки: 1 22 Время задержки включения tE: 0 с 21 Время предварительного зажигания ТВЗ: 1 с 12 Время безопасности 1, запуск горелки/пилотной горелки tSA1: 3 с 13 Период контроля пламени 1, горелка/пилот tFS1: 2 с 14 Время безопасности 2, запуск основной горелки tSA2: 3 с. 15 Период поддержания пламени 2, основная горелка tFS2: 2 с. 29 Время задержки сигнала включения контроллера tRF: 0 с 10 Минимальное время работы горелки tB: 0 с. 09 Время безопасности во время работы tSB: 1 с 27 V2 во время работы горелки: Выкл. 08 Поведение в случае исчезновения пламени во время работы: Блокировка при неисправности 02 Порог отключения горелки: 1 микроА 17 Проверка UVS (1 раз в 24 часа): Выкл. 16 Время работы в ручном режиме: ограничено 5 минутами: Да 30 Пользовательский пароль: ---- 04 Мониторинг воздуха во время предварительной продувки: Вкл. 05 Мониторинг воздуха во время работы: Вкл. 23 мин. контроль давления газа: Вкл. 24 Функция цифрового входа: встроенный контроль герметичности 26 Период тестирования TC tP: 10 с 20 Время разгона вентилятора tGV: 2 с 25 Управление клапаном: Вкл. 31 Активация управления шиной: Вкл. 32 Ограничение управления по шине: Закрытое положение 06 Предварительная продувка при каждом запуске: Вкл. 18 Время предварительной продувки tPV: 30 с 19 Время после продувки tPN: 0 с Код товара: 90268020 Страна происхождения: DE 88601276, BCU 370WFEU0D3B1-3 Type: Burner control unit, series 300 Housing for on-site mounting, for controlling, igniting and monitoring modulating gas burners. For continuous operation with ionization control or UV control using UV sensor UVD. Intermittent operation with UV sensor UVS. Display of the program status, unit parameters and flame signal. Manual operating mode. Diagnosis and adjustment of unit parameters via optical interface using PC software BCSoft. EU certified. AGA approved. Market: European market, EC type tested and certified Mains voltage: 230 V~, 50/60 Hz Fan control: 3 A relay Valve control: Three-point step Flame control: Ionization control (continuous or intermittent operation) or UV control (intermittent operation with UVS) Digital input function: Integrated tightness control Fieldbus interface: PROFIBUS DP Bus control: Three-point step Electrical connection: With bottom section 11 Minimum burner pause time tBP: 0 s 07 Burner start-up attempts: 1 22 Switch-on delay time tE: 0 s 21 Pre-ignition time tVZ: 1 s 12 Safety time 1, burner/pilot burner start-up tSA1: 3 s 13 Flame proving period 1, burner/pilot tFS1: 2 s 14 Safety time 2, main burner start-up tSA2: 3 s 15 Flame proving period 2, main burner tFS2: 2 s 29 Controller enable signal delay time tRF: 0 s 10 Minimum burner on time tB: 0 s 09 Safety time during operation tSB: 1 s 27 V2 during burner operation: Off 08 Behaviour in the event of flame failure during operation: Fault lock-out 02 Burner switch-off threshold: 1 micro A 17 UVS check (1 x in 24 hours): Off 16 Operating time in Manual mode: limited to 5 minutes: Yes 30 User-defined password: ---- 04 Air monitoring during pre-purge: On 05 Air monitoring during operation: On 23 Min. gas pressure monitoring: On 24 Digital input function: Integrated tightness control 26 TC test period tP: 10 s 20 Fan run-up time tGV: 2 s 25 Valve control: On 31 Bus control activation: On 32 Bus control limitation: Closed position 06 Pre-purge on each start-up: On 18 Pre-purge time tPV: 30 s 19 Post-purge time tPN: 0 s Commodity code: 90268020 Country of origin: DE
