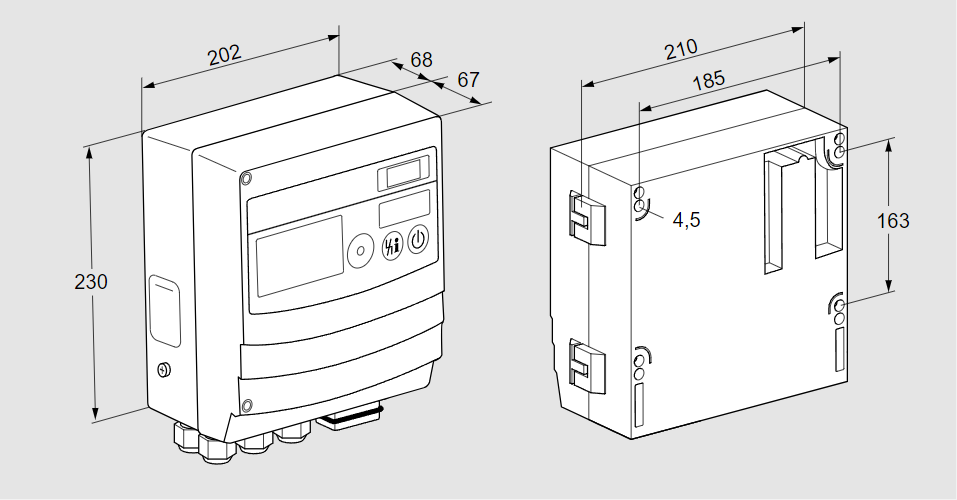

Автомат управления горелкой BCU 465W8P6C0D0010K1E1-/LM400WF3O0E1-

88683153, БКУ 465W8P6C0D0010K1E1-/LM400WF3O0E1- Тип: Блок управления горелкой Корпус для монтажа на месте для управления, розжига и контроля газовых горелок с импульсным, модулирующим или ступенчатым управлением. Для непрерывной работы с ионизационным контролем или УФ-контролем с помощью УФ-датчика UVD. Прерывистая работа с УФ-датчиком UVS. Отображение статуса программы, параметров агрегата и сигнала пламени. Ручной режим работы. Диагностика и настройка параметров установки через оптический интерфейс с использованием программного обеспечения для ПК BCSoft. Протестировано и сертифицировано по типу EC, одобрено FM и EAC, сертифицировано для систем до SIL 3 (соответствует PL e). Серия: Версия для расширенного управления подачей воздуха Напряжение сети: 230 В переменного тока, 50/60 Гц Трансформатор зажигания: 8 кВ, 20 мА, П.Д. 33 % Фланцевая пластина: PROFIBUS Система проверки клапана: Нет Работа при высоких температурах: нет Функция ввода: нет Реле давления: Реле давления для воздуха Соединительные штекеры: С винтовыми клеммами Упаковка: Индивидуальная упаковка. Электроснабжение: через L1 Модуль питания: Модуль питания Серия: 400 Напряжение сети: 230 В переменного тока, 50/60 Гц Пневматический привод: с управлением воздушным клапаном Дополнительный вывод: нет Электроснабжение: через L1 I004 Контроль пламени: ионизация I050 Функция контактов 80, 81/82: сигнал неисправности I051 Функция контактов 90, 91/92: сигнал готовности I052 Функция контакта 95/96: Сигнал работы горелки 1 I053 Функция контакта 95/97: Сигнал работы горелки 1 I054 Функция контактов 85/86, 87: Воздушный сигнал I061 Функция клеммы 1: Пуск 1 I062 Функция клеммы 2: Сброс I063 Функция клеммы 3: продувка I064 Функция клеммы 4: Воздух I068 Функция клеммы 35: Защитные блокировки I069 Функция клеммы 36: Датчик 1 I070 Функция клеммы 37: Датчик 2 I071 Функция клеммы 38: Датчик 3 A001 Порог отключения горелки 1: 2 микро А A003 Проверка имитации пламени: При запуске A007 Попытки запуска горелки 1: 1 A093 Время предварительного зажигания tVZ: 0 с A094 1-е время безопасности при запуске: 3 с. A095 Период поддержания пламени 1 tFS1: 0 с A078 Применение горелки: Горелка 1 A076 Функция V5: Выкл. A009 Перезапуск: Нет A074 Режим горения: Режим пламени A043 Превышение скорости: Выкл. A039 Время выбега: 0 с A016 Защита от низкого давления воздуха с задержкой: Вкл. A048 Управление пневмоприводом: открывается на газовой ступени 1. A129 Выходы активного охлаждения: Воздушный привод A034 Время предварительной продувки tPV: 3 с A036 Время предварительной вентиляции tVL: 0 с A041 Выбор времени работы: Вкл.; для подхода к позициям минимальной/максимальной мощности A042 Время работы: 1 с A049 Воздушный привод при запуске: невозможно активировать извне A050 Воздушный привод в случае неисправности: невозможно активировать извне. A019 Время безопасности во время работы: 1 с. A061 Минимальное время работы горелки tB: 0 с A062 Минимальное время паузы tMP: 0 с A067 Время работы в ручном режиме: ограничено 5 мин. A087 Продувка (шина): через небезопасную шину или клемму A101 Функция датчика 1: Реле давления воздуха Продувка + ступень 1 + ступень 2 A102 Функция датчика 2: нет функции A103 Функция датчика 3: Нет функции A080 Связь по полевой шине: нет проверки адреса A081 Линия безопасности Кромшредера: Выкл. Код товара: 90268020 Страна происхождения: DE 88683153, BCU 465W8P6C0D0010K1E1-/LM400WF3O0E1- Type: Burner control unit Housing for on-site mounting, for controlling, igniting and monitoring impulse-controlled, modulating or stage-controlled gas burners. For continuous operation with ionization control or UV control using UV sensor UVD. Intermittent operation with UV sensor UVS. Display of the program status, unit parameters and flame signal. Manual operating mode. Diagnosis and adjustment of unit parameters via optical interface using PC software BCSoft. EC-type tested and certified, FM and EAC approved, certified for systems up to SIL 3 (compliant with PL e). Series: Version for extended air control Mains voltage: 230 V AC, 50/60 Hz Ignition transformer: 8 kV, 20 mA, ED 33 % Flange plate: PROFIBUS Valve proving system: None High temperature operation: None Input function: None Pressure switch: Pressure switch for air Connection plugs: With screw terminals Packaging: Individual packaging Energy supply: Via L1 Power module: Power module Series: 400 Mains voltage: 230 V AC, 50/60 Hz Air actuator: With air valve control Optional output: None Energy supply: Via L1 I004 Flame control: Ionization I050 Function of contact 80, 81/82: Fault signal I051 Function of contact 90, 91/92: Ready signal I052 Function of contact 95/96: Burner 1 operating signal I053 Function of contact 95/97: Burner 1 operating signal I054 Function of contact 85/86, 87: Air signal I061 Function of terminal 1: Start 1 I062 Function of terminal 2: Reset I063 Function of terminal 3: Purge I064 Function of terminal 4: Air I068 Function of terminal 35: Safety interlocks I069 Function of terminal 36: Sensor 1 I070 Function of terminal 37: Sensor 2 I071 Function of terminal 38: Sensor 3 A001 Switch-off threshold, burner 1: 2 micro A A003 Flame simulation check: On start-up A007 Burner 1 start-up attempts: 1 A093 Pre-ignition time tVZ: 0 s A094 1st safety time on start-up: 3 s A095 Flame proving period 1 tFS1: 0 s A078 Burner application: Burner 1 A076 Function of V5: Off A009 Restart: No A074 Combustion mode: Flame mode A043 Over-run: Off A039 Over-run time: 0 s A016 Delayed low air pressure protection: On A048 Air actuator control: Opens with gas stage 1 A129 Active cooling outputs: Air actuator A034 Pre-purge time tPV: 3 s A036 Pre-ventilation time tVL: 0 s A041 Selection of running time: On; for approaching the positions for minimum/maximum capacity A042 Running time: 1 s A049 Air actuator on start-up: Cannot be activated externally A050 Air actuator in the event of fault: Cannot be activated externally A019 Safety time during operation: 1 s A061 Minimum burner on time tB: 0 s A062 Minimum pause time tMP: 0 s A067 Operating time in Manual mode: Limited to 5 min. A087 Purge (bus): Via non-fail-safe bus or terminal A101 Function of sensor 1: Air pressure switch Purge + Stage 1 + Stage 2 A102 Function of sensor 2: No function A103 Function of sensor 3: No function A080 Fieldbus communication: No address check A081 Kromschröder Safety Link: Off Commodity code: 90268020 Country of origin: DE
