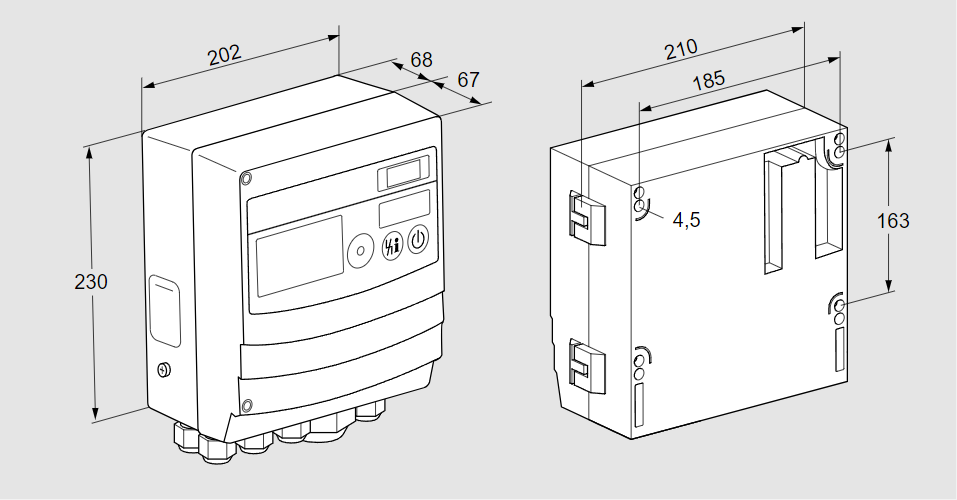

Автомат управления горелкой BCU 480W1P2C1D1000K1E1-/LM400WF1O0E1-

88682144, БКУ 480W1P2C1D1000K1E1-/LM400WF1O0E1- Тип: Блок управления горелкой Корпус для монтажа на месте для управления, розжига и контроля газовых горелок с импульсным, модулирующим или ступенчатым управлением. Для непрерывной работы с ионизационным контролем или УФ-контролем с помощью УФ-датчика UVD. Прерывистая работа с УФ-датчиком UVS. Отображение статуса программы, параметров агрегата и сигнала пламени. Ручной режим работы. Диагностика и настройка параметров установки через оптический интерфейс с использованием программного обеспечения для ПК BCSoft. Протестировано и сертифицировано по типу EC, одобрено FM и EAC, сертифицировано для систем до SIL 3 (соответствует PL e). Серия: Версия для пилотной и основной горелок. Напряжение сети: 230 В переменного тока, 50/60 Гц Трансформатор розжига: 5 кВ, 15 мА, ЭД 100 % Фланцевая пластина: M32 Система проверки клапанов: TC и POC Работа при высоких температурах: Работа при высоких температурах Функция ввода: нет Реле давления: нет Соединительные штекеры: С винтовыми клеммами Упаковка: Индивидуальная упаковка. Электроснабжение: через L1 Модуль питания: Модуль питания Серия: 400 Напряжение сети: 230 В переменного тока, 50/60 Гц Воздушный привод: с интерфейсом IC 40 Дополнительный вывод: нет Электроснабжение: через L1 I004 Контроль пламени: ионизация I050 Функция контактов 80, 81/82: сигнал неисправности I051 Функция контактов 90, 91/92: сигнал готовности I052 Функция контакта 95/96: Сигнал работы горелки 1 I053 Функция контакта 95/97: Сигнал работы горелки 2 I054 Функция контактов 85/86, 87: Воздушный сигнал I061 Функция клеммы 1: Пуск 1 I062 Функция клеммы 2: Сброс I063 Функция клеммы 3: продувка I064 Функция клеммы 4: Воздух I065 Функция клеммы 5: Пуск 2 I066 Функция клеммы 6: Высокая температура I068 Функция клеммы 35: Защитные блокировки I069 Функция клеммы 36: Датчик 1 I070 Функция клеммы 37: Датчик 2 I071 Функция клеммы 38: Датчик 3 I072 Функция клеммы 39: пневмопривод R1 I073 Функция клеммы 40: пневмопривод R2 A001 Порог отключения горелки 1: 2 микро А A002 Порог отключения, горелка 2: 2 микро А A003 Проверка имитации пламени: В положении ожидания A006 Работа при высоких температурах: непрерывная работа A007 Попытки запуска горелки 1: 1 A008 Попытки запуска горелки 2: 1 A093 Время предварительного зажигания tVZ: 0 с A094 1-е время безопасности при запуске: 5 с. A095 Период поддержания пламени 1 tFS1: 2 с A096 2-е время безопасности при запуске: 3 с. A097 Период поддержания пламени 2 tFS2: 2 с A078 Применение горелки: горелка 1 и горелка 2 A079 Пилотная горелка: Управление внешнее. A009 Перезапуск: Нет A074 Режим горения: Режим пламени A043 Превышение скорости: Выкл. A039 Время выбега: 0 с A048 Управление пневмоприводом: открывается при внешней активации. A129 Выходы активного охлаждения: Воздушный привод A041 Выбор времени работы: Вкл.; для подхода к позициям минимальной/максимальной мощности A042 Время работы: 1 с A049 Воздушный привод при запуске: невозможно активировать извне A050 Воздушный привод в случае неисправности: Может активироваться извне. A019 Время безопасности во время работы: 1 с. A061 Минимальное время работы горелки tB: 30 с. A062 Минимальное время паузы tMP: 0 с A067 Время работы в ручном режиме: ограничено 5 мин. A087 Продувка (шина): Через клемму A101 Функция датчика 1: Контроль герметичности A102 Функция датчика 2: нет функции A103 Функция датчика 3: Нет функции A060 Период проверки закрытия: 0 с A051 Система проверки клапана: проверка герметичности перед запуском A052 Предохранительный клапан (VPS): V2 A056 Время измерения Vp1: 5 с A059 Время открытия клапана 1 (tL1): 2 с A080 Связь по полевой шине: Выкл. A081 Линия безопасности Кромшредера: Выкл. A066 Режим пламени после охлаждения: 0 с Код товара: 90268020 Страна происхождения: DE 88682144, BCU 480W1P2C1D1000K1E1-/LM400WF1O0E1- Type: Burner control unit Housing for on-site mounting, for controlling, igniting and monitoring impulse-controlled, modulating or stage-controlled gas burners. For continuous operation with ionization control or UV control using UV sensor UVD. Intermittent operation with UV sensor UVS. Display of the program status, unit parameters and flame signal. Manual operating mode. Diagnosis and adjustment of unit parameters via optical interface using PC software BCSoft. EC-type tested and certified, FM and EAC approved, certified for systems up to SIL 3 (compliant with PL e). Series: Version for pilot and main burners Mains voltage: 230 V AC, 50/60 Hz Ignition transformer: 5 kV, 15 mA, ED 100 % Flange plate: M32 Valve proving system: TC and POC High temperature operation: High temperature operation Input function: None Pressure switch: None Connection plugs: With screw terminals Packaging: Individual packaging Energy supply: Via L1 Power module: Power module Series: 400 Mains voltage: 230 V AC, 50/60 Hz Air actuator: With IC 40 interface Optional output: None Energy supply: Via L1 I004 Flame control: Ionization I050 Function of contact 80, 81/82: Fault signal I051 Function of contact 90, 91/92: Ready signal I052 Function of contact 95/96: Burner 1 operating signal I053 Function of contact 95/97: Burner 2 operating signal I054 Function of contact 85/86, 87: Air signal I061 Function of terminal 1: Start 1 I062 Function of terminal 2: Reset I063 Function of terminal 3: Purge I064 Function of terminal 4: Air I065 Function of terminal 5: Start 2 I066 Function of terminal 6: High temperature I068 Function of terminal 35: Safety interlocks I069 Function of terminal 36: Sensor 1 I070 Function of terminal 37: Sensor 2 I071 Function of terminal 38: Sensor 3 I072 Function of terminal 39: Air actuator R1 I073 Function of terminal 40: Air actuator R2 A001 Switch-off threshold, burner 1: 2 micro A A002 Switch-off threshold, burner 2: 2 micro A A003 Flame simulation check: In standby position A006 High temperature operation: Continuous operation A007 Burner 1 start-up attempts: 1 A008 Burner 2 start-up attempts: 1 A093 Pre-ignition time tVZ: 0 s A094 1st safety time on start-up: 5 s A095 Flame proving period 1 tFS1: 2 s A096 2nd safety time on start-up: 3 s A097 Flame proving period 2 tFS2: 2 s A078 Burner application: Burner 1 and burner 2 A079 Pilot burner: Controlled externally A009 Restart: No A074 Combustion mode: Flame mode A043 Over-run: Off A039 Over-run time: 0 s A048 Air actuator control: Opens on external activation A129 Active cooling outputs: Air actuator A041 Selection of running time: On; for approaching the positions for minimum/maximum capacity A042 Running time: 1 s A049 Air actuator on start-up: Cannot be activated externally A050 Air actuator in the event of fault: Can be activated externally A019 Safety time during operation: 1 s A061 Minimum burner on time tB: 30 s A062 Minimum pause time tMP: 0 s A067 Operating time in Manual mode: Limited to 5 min. A087 Purge (bus): Via terminal A101 Function of sensor 1: Tightness control A102 Function of sensor 2: No function A103 Function of sensor 3: No function A060 Proof-of-closure test period: 0 s A051 Valve proving system: Tightness test before start-up A052 Relief valve (VPS): V2 A056 Measurement time Vp1: 5 s A059 Valve opening time 1 (tL1): 2 s A080 Fieldbus communication: Off A081 Kromschröder Safety Link: Off A066 Flame mode after cooling: 0 s Commodity code: 90268020 Country of origin: DE
