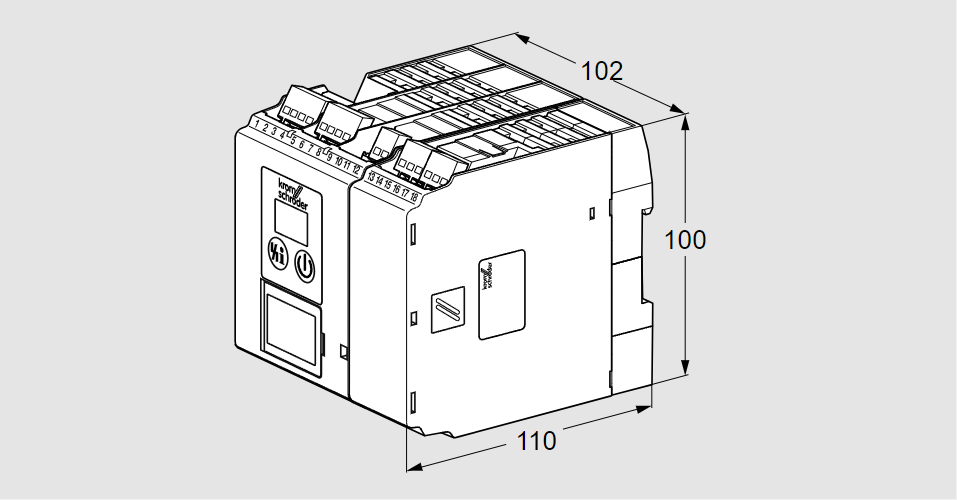

Автомат управления горелкой BCU 560WC1F1U0D0K2-E

88670841, БКУ 560WC1F1U0D0K2-E Тип: Блок управления горелкой Корпус для установки в шкафу управления, для управления, розжига и контроля газовых горелок с импульсным, модулирующим или ступенчатым управлением. Для непрерывной работы с ионизационным контролем или УФ-контролем с помощью УФ-датчика UVD. Прерывистая работа с УФ-датчиком UVS. Длительный срок службы благодаря сменному силовому модулю для отказоустойчивых выходов. Отображение статуса программы, параметров агрегата и сигнала пламени. Ручной режим работы. Диагностика и настройка параметров установки через оптический интерфейс с использованием программного обеспечения для ПК BCSoft. Серия: Стандартная версия Рынок: сертифицирован ЕС, сертифицирован для систем до SIL 3 (соответствует PL e) Напряжение сети: 230 В~, 50/60 Гц Система проверки клапана: Да Регулирование производительности: Модулирующее управление производительностью с интерфейсом для IC привода Контроль пламени: с ионизацией или УФ-сигналом Электрическое подключение: Пружинные соединительные клеммы. Индивидуальная упаковка: Да 04 Контроль пламени: ионизация 01 Порог отключения горелки/пилотной горелки: 5 микроА 07 Попытки запуска горелки/пилотной горелки: 1 09 Перезапуск: Нет Время безопасности во время работы tSB: 1 с 40 Регулирование производительности: с IC 20 42 Время работы: 250 с 44 Время задержки сигнала включения контроллера tRF: 0 с 48 Воздушный привод: 48 Включение контроллера после рабочего сигнала или в режиме ожидания 49 Воздушный привод при запуске: невозможно активировать извне. 50 Воздушный привод в случае неисправности: можно активировать. 51 Система проверки клапанов: перед запуском и после остановки 52 Предохранительный клапан (VPS): V2 56 Время измерения Vp: 3600 с 59 Время открытия клапана V1 (tL1): 2 с 61 Минимальное время работы горелки tB: 0 с 62 Минимальное время паузы tBP: 0 с 67 Время работы в ручном режиме ограничено 5 мин.: Да 68 Функция клеммы 50: Продувка с высоким сигналом 77 Пользовательский пароль: ---- 78 Применение горелки: Горелка 94 1-е время безопасности при запуске: 5 с. 95 Период поддержания пламени 1 tFS1: 2 с 80 Связь по полевой шине: с проверкой адреса Код товара: 90268020 Страна происхождения: DE 88670841, BCU 560WC1F1U0D0K2-E Type: Burner control unit Housing for control cabinet installation, for controlling, igniting and monitoring impulse-controlled, modulating or stage-controlled gas burners. For continuous operation with ionization control or UV control using UV sensor UVD. Intermittent operation with UV sensor UVS. Long service life due to replaceable power module for fail-safe outputs. Display of the program status, unit parameters and flame signal. Manual operating mode. Diagnosis and adjustment of unit parameters via optical interface using PC software BCSoft. Series: Standard version Market: EU certified, certified for systems up to SIL 3 (compliant with PL e) Mains voltage: 230 V~, 50/60 Hz Valve proving system: Yes Capacity control: Modulating capacity control with interface for actuator IC Flame control: With ionization or UV signal Electrical connection: Spring force connection terminals Individual packaging: Yes 04 Flame control: Ionization 01 Switch-off threshold, burner/pilot burner: 5 micro A 07 Burner/pilot burner start-up attempts: 1 09 Restart: No Safety time during operation tSB: 1 s 40 Capacity control: With IC 20 42 Running time: 250 s 44 Controller enable signal delay time tRF: 0 s 48 Air actuator: 48 Controller enable following operating signal or in standby 49 Air actuator on start-up: Cannot be activated externally 50 Air actuator in the event of fault: Can be activated 51 Valve proving system: Before start-up and after shut-down 52 Relief valve (VPS): V2 56 Measurement time Vp: 3600 s 59 Valve opening time V1 (tL1): 2 s 61 Minimum burner on time tB: 0 s 62 Minimum pause time tBP: 0 s 67 Operating time in Manual mode limited to 5 min.: Yes 68 Function of terminal 50: Purge with High signal 77 User-defined password: ---- 78 Burner application: Burner 94 1st safety time on start-up: 5 s 95 Flame proving period 1 tFS1: 2 s 80 Fieldbus communication: With address check Commodity code: 90268020 Country of origin: DE
