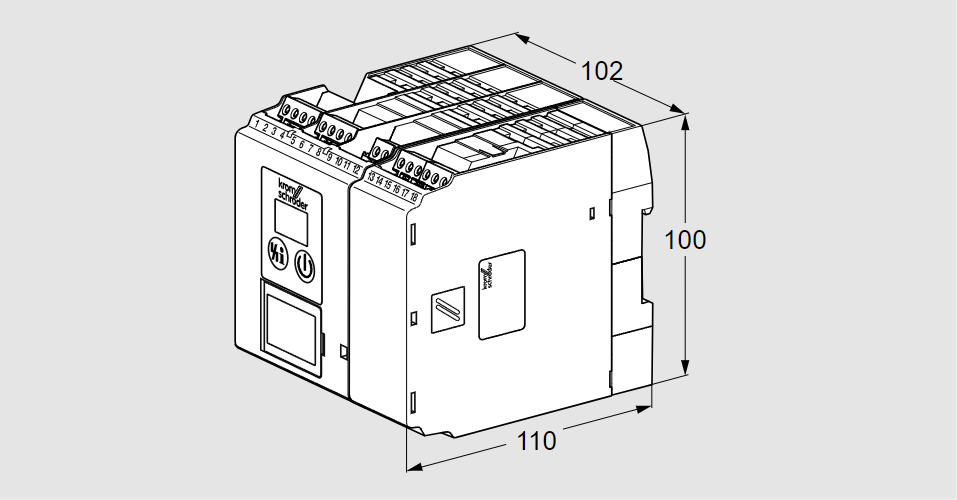

Автомат управления горелкой BCU 565WC0F3U0D0K1-E

88670282, БКУ 565WC0F3U0D0K1-E Тип: Блок управления горелкой Корпус для установки в шкафу управления, для управления, розжига и контроля газовых горелок с импульсным, модулирующим или ступенчатым управлением. Для непрерывной работы с ионизационным контролем или УФ-контролем с помощью УФ-датчика UVD. Прерывистая работа с УФ-датчиком UVS. Длительный срок службы благодаря сменному силовому модулю для отказоустойчивых выходов. Отображение статуса программы, параметров агрегата и сигнала пламени. Ручной режим работы. Диагностика и настройка параметров установки через оптический интерфейс с использованием программного обеспечения для ПК BCSoft. Серия: Версия для расширенного управления подачей воздуха Рынок: сертифицирован ЕС, сертифицирован для систем до SIL 3 (соответствует PL e) Напряжение сети: 230 В~, 50/60 Гц Система проверки клапана: Нет Контроль производительности: Управление воздушным клапаном Контроль пламени: с ионизацией или УФ-сигналом Электрическое подключение: Винтовые клеммы. Индивидуальная упаковка: Да 04 Контроль пламени: ионизация 01 Порог отключения горелки/пилотной горелки: 5 микроА 07 Попытки запуска горелки/пилотной горелки: 1 09 Перезапуск: Нет 15 Отключение при недостатке воздуха: С защитным отключением 16 Защита от низкого давления воздуха с задержкой: Да Время безопасности во время работы tSB: 1 с 34 Время предварительной продувки tPV: 6000 с 35 Контроль расхода воздуха во время предварительной продувки: с защитным отключением 36 Время предварительной вентиляции tVL: 0 с 39 Время пост-вентиляции: 0 с 40 Регулятор производительности: с воздушным клапаном 42 Время работы: 1 с 48 Воздушный привод: можно активировать извне 49 Воздушный привод при запуске: невозможно активировать извне. 50 Воздушный привод в случае неисправности: можно активировать. 52 Предохранительный клапан (VPS): V2 61 Минимальное время работы горелки tB: 0 с 62 Минимальное время паузы tBP: 0 с 67 Время работы в ручном режиме ограничено 5 мин.: Да 68 Функция клеммы 50: Продувка с высоким сигналом 69 Функция клеммы 51: вентиль И с аварийной остановкой (клемма 46) 70 Функция клеммы 65: вентиль И с аварийной остановкой (клемма 46) 77 Пользовательский пароль: ---- 78 Применение горелки: Горелка 94 1-е время безопасности при запуске: 5 с. 95 Период поддержания пламени 1 tFS1: 2 с 80 Связь по полевой шине: с проверкой адреса Код товара: 90268020 Страна происхождения: DE 88670282, BCU 565WC0F3U0D0K1-E Type: Burner control unit Housing for control cabinet installation, for controlling, igniting and monitoring impulse-controlled, modulating or stage-controlled gas burners. For continuous operation with ionization control or UV control using UV sensor UVD. Intermittent operation with UV sensor UVS. Long service life due to replaceable power module for fail-safe outputs. Display of the program status, unit parameters and flame signal. Manual operating mode. Diagnosis and adjustment of unit parameters via optical interface using PC software BCSoft. Series: Version for extended air control Market: EU certified, certified for systems up to SIL 3 (compliant with PL e) Mains voltage: 230 V~, 50/60 Hz Valve proving system: No Capacity control: Air valve control Flame control: With ionization or UV signal Electrical connection: Screw connection terminals Individual packaging: Yes 04 Flame control: Ionization 01 Switch-off threshold, burner/pilot burner: 5 micro A 07 Burner/pilot burner start-up attempts: 1 09 Restart: No 15 Air deficiency cut-out: With safety shut-down 16 Delayed low air pressure protection: Yes Safety time during operation tSB: 1 s 34 Pre-purge time tPV: 6000 s 35 Air flow monitoring during pre-purge: With safety shut-down 36 Pre-ventilation time tVL: 0 s 39 Post-ventilation time: 0 s 40 Capacity control: With air valve 42 Running time: 1 s 48 Air actuator: Can be activated externally 49 Air actuator on start-up: Cannot be activated externally 50 Air actuator in the event of fault: Can be activated 52 Relief valve (VPS): V2 61 Minimum burner on time tB: 0 s 62 Minimum pause time tBP: 0 s 67 Operating time in Manual mode limited to 5 min.: Yes 68 Function of terminal 50: Purge with High signal 69 Function of terminal 51: AND gating with emergency stop (terminal 46) 70 Function of terminal 65: AND gating with emergency stop (terminal 46) 77 User-defined password: ---- 78 Burner application: Burner 94 1st safety time on start-up: 5 s 95 Flame proving period 1 tFS1: 2 s 80 Fieldbus communication: With address check Commodity code: 90268020 Country of origin: DE
