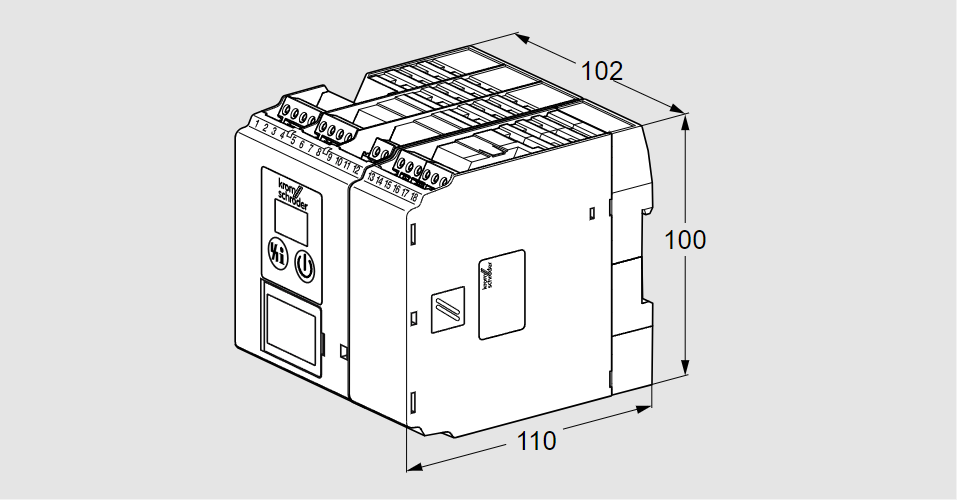

Автомат управления горелкой BCU 570WC1F1U0K1-E

88661527, БКУ 570WC1F1U0K1-E Тип: Блок управления горелкой Корпус для установки в шкафу управления, для управления, розжига и контроля модулирующих наддувных горелок. Для непрерывной работы с ионизационным контролем или УФ-контролем с помощью УФ-датчика UVD. Прерывистая работа с УФ-датчиком UVS. Отображение статуса программы, параметров агрегата и сигнала пламени. Ручной режим работы. Диагностика и настройка параметров установки через оптический интерфейс с использованием программного обеспечения для ПК BCSoft. Серия: 570 Рынок: сертифицирован ЕС, сертифицирован для систем до SIL 3 (соответствует PL e) Напряжение сети: 230 В~, 50/60 Гц Система проверки клапана: Да Регулирование производительности: Модулирующее управление производительностью с интерфейсом для IC привода Контроль пламени: с ионизацией или УФ-сигналом Электрическое подключение: Винтовые клеммы. Индивидуальная упаковка: Да 04 Контроль пламени: ионизация 01 Порог отключения горелки: 2 микроА 07 Попыток запуска горелки: 1 09 Перезапуск: 09 Перезапуск 10 Аварийный останов: с аварийной блокировкой. 12 Защита от высокого давления газа: с аварийной блокировкой 13 Отключение по низкому давлению: с аварийной блокировкой 15 Отключение при недостатке воздуха: с аварийной блокировкой 19 Время безопасности во время работы: 1 с. 40 Регулирование производительности: с IC 20 30 Время разгона вентилятора tGV: 1 с 32 Контроль расхода воздуха при контролируемом расходе воздуха: Выкл.; максимальная емкость 33 Запуск с предварительной продувкой: Нет; запуск с минимальной производительности/закрытого положения 34 Время предварительной продувки tPV: 0 с 37 Время после продувки tPN: 0 с 43 Превышение мин. емкость: Выкл. 44 Время задержки сигнала включения контроллера tRF: 0 с 51 Система проверки клапанов: перед запуском и после остановки 52 Предохранительный клапан (VPS): V2 56 Время измерения Vp: 10 с 59 Время открытия клапана V1 (tL1): 2 с 61 Минимальное время работы горелки tB: 0 с 62 Минимальное время паузы tBP: 0 с 63 Время задержки включения tE: 0 с 67 Время работы в ручном режиме ограничено 5 мин.: Да 69 Функция клеммы 51: вентиль И с воздухом мин. (терминал 47) 70 Функция клеммы 65: вентилирование И с воздухом мин. (терминал 47) 77 Пользовательский пароль: ---- 78 Применение горелки: Горелка 93 Время предварительного зажигания tVZ: 0 с 94 1-е время безопасности при запуске: 5 с. 95 Период поддержания пламени 1 tFS1: 0 с Код товара: 90268020 Страна происхождения: DE 88661527, BCU 570WC1F1U0K1-E Type: Burner control unit Housing for control cabinet installation, for controlling, igniting and monitoring modulating forced draught burners. For continuous operation with ionization control or UV control using UV sensor UVD. Intermittent operation with UV sensor UVS. Display of the program status, unit parameters and flame signal. Manual operating mode. Diagnosis and adjustment of unit parameters via optical interface using PC software BCSoft. Series: 570 Market: EU certified, certified for systems up to SIL 3 (compliant with PL e) Mains voltage: 230 V~, 50/60 Hz Valve proving system: Yes Capacity control: Modulating capacity control with interface for actuator IC Flame control: With ionization or UV signal Electrical connection: Screw connection terminals Individual packaging: Yes 04 Flame control: Ionization 01 Burner switch-off threshold: 2 micro A 07 Burner start-up attempts: 1 09 Restart: 09 Restart 10 Emergency stop: With fault lock-out 12 High gas pressure protection: With fault lock-out 13 Low pressure cut-off: With fault lock-out 15 Air deficiency cut-out: With fault lock-out 19 Safety time during operation: 1 s 40 Capacity control: With IC 20 30 Fan run-up time tGV: 1 s 32 Air flow monitoring during controlled air flow: Off; maximum capacity 33 Start-up with pre-purge: No; start from minimum capacity/closed position 34 Pre-purge time tPV: 0 s 37 Post-purge time tPN: 0 s 43 Over-run up to min. capacity: Off 44 Controller enable signal delay time tRF: 0 s 51 Valve proving system: Before start-up and after shut-down 52 Relief valve (VPS): V2 56 Measurement time Vp: 10 s 59 Valve opening time V1 (tL1): 2 s 61 Minimum burner on time tB: 0 s 62 Minimum pause time tBP: 0 s 63 Switch-on delay time tE: 0 s 67 Operating time in Manual mode limited to 5 min.: Yes 69 Function of terminal 51: AND gating with air min. (terminal 47) 70 Function of terminal 65: AND gating with air min. (terminal 47) 77 User-defined password: ---- 78 Burner application: Burner 93 Pre-ignition time tVZ: 0 s 94 1st safety time on start-up: 5 s 95 Flame proving period 1 tFS1: 0 s Commodity code: 90268020 Country of origin: DE
