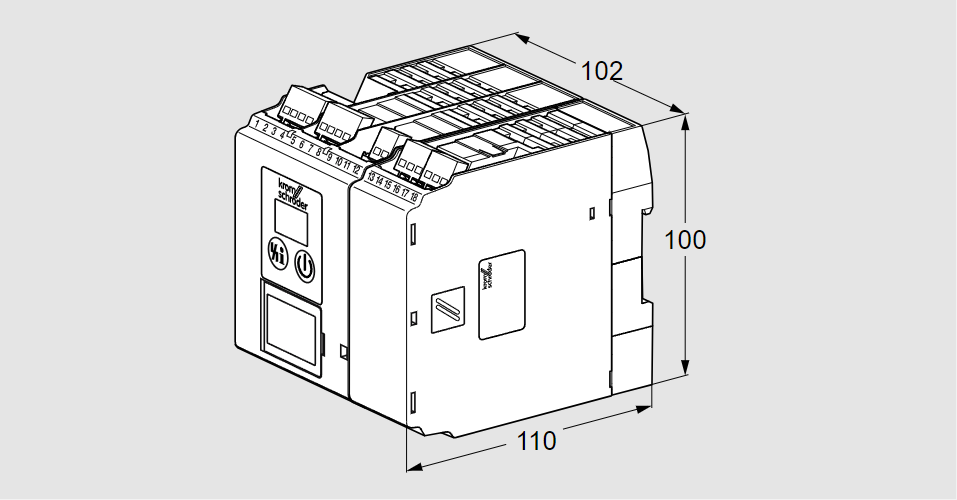

Автомат управления горелкой BCU 570WC1F1U0K2-E

88660815, БКУ 570WC1F1U0K2-E Тип: Блок управления горелкой Корпус для установки в шкафу управления, для управления, розжига и контроля модулирующих наддувных горелок. Для непрерывной работы с ионизационным контролем или УФ-контролем с помощью УФ-датчика UVD. Прерывистая работа с УФ-датчиком UVS. Отображение статуса программы, параметров агрегата и сигнала пламени. Ручной режим работы. Диагностика и настройка параметров установки через оптический интерфейс с использованием программного обеспечения для ПК BCSoft. Серия: 570 Рынок: сертифицирован ЕС, сертифицирован для систем до SIL 3 (соответствует PL e) Напряжение сети: 230 В~, 50/60 Гц Система проверки клапана: Да Регулирование производительности: Модулирующее управление производительностью с интерфейсом для IC привода Контроль пламени: с ионизацией или УФ-сигналом Электрическое подключение: Пружинные соединительные клеммы. Индивидуальная упаковка: Да 04 Контроль пламени: ионизация 01 Порог отключения горелки: 2 микроА 07 Попыток запуска горелки: 1 09 Перезапуск: 09 Перезапуск 10 Аварийный останов: с аварийной блокировкой. 12 Защита от высокого давления газа: с аварийной блокировкой 13 Отключение по низкому давлению: с аварийной блокировкой 15 Отключение при недостатке воздуха: с аварийной блокировкой 19 Время безопасности во время работы: 1 с. 30 Время разгона вентилятора tGV: 0 с 32 Контроль расхода воздуха при контролируемом расходе воздуха: Вкл.; максимальная емкость 33 Запуск с предварительной продувкой: Да (в зависимости от P34 Время предварительной продувки tPV) 34 Время предварительной продувки tPV: 300 с 35 Контроль расхода воздуха во время предварительной продувки: с аварийной блокировкой 37 Время после продувки tPN: 0 с 43 Превышение мин. емкость: Выкл. 51 Система проверки клапанов: проверка герметичности перед запуском 52 Предохранительный клапан (VPS): V2 56 Время измерения Vp: 10 с 59 Время открытия клапана V1 (tL1): 2 с 61 Минимальное время работы горелки tB: 0 с 62 Минимальное время паузы tBP: 0 с 63 Время задержки включения tE: 0 с 67 Время работы в ручном режиме ограничено 5 мин.: Да 77 Пользовательский пароль: ---- 78 Применение горелки: Горелка и пилотная горелка 79 Пилотная горелка: С отключением 80 Связь по полевой шине: нет проверки адреса 93 Время предварительного зажигания ТВЗ: 1 с 94 1-е время безопасности при запуске: 5 с. 95 Период поддержания пламени 1 tFS1: 2 с 96 2-е время безопасности при запуске: 3 с. 97 Период поддержания пламени 2 tFS2: 2 с Код товара: 90268020 Страна происхождения: DE 88660815, BCU 570WC1F1U0K2-E Type: Burner control unit Housing for control cabinet installation, for controlling, igniting and monitoring modulating forced draught burners. For continuous operation with ionization control or UV control using UV sensor UVD. Intermittent operation with UV sensor UVS. Display of the program status, unit parameters and flame signal. Manual operating mode. Diagnosis and adjustment of unit parameters via optical interface using PC software BCSoft. Series: 570 Market: EU certified, certified for systems up to SIL 3 (compliant with PL e) Mains voltage: 230 V~, 50/60 Hz Valve proving system: Yes Capacity control: Modulating capacity control with interface for actuator IC Flame control: With ionization or UV signal Electrical connection: Spring force connection terminals Individual packaging: Yes 04 Flame control: Ionization 01 Burner switch-off threshold: 2 micro A 07 Burner start-up attempts: 1 09 Restart: 09 Restart 10 Emergency stop: With fault lock-out 12 High gas pressure protection: With fault lock-out 13 Low pressure cut-off: With fault lock-out 15 Air deficiency cut-out: With fault lock-out 19 Safety time during operation: 1 s 30 Fan run-up time tGV: 0 s 32 Air flow monitoring during controlled air flow: On; maximum capacity 33 Start-up with pre-purge: Yes (depending on P34 Pre-purge time tPV) 34 Pre-purge time tPV: 300 s 35 Air flow monitoring during pre-purge: With fault lock-out 37 Post-purge time tPN: 0 s 43 Over-run up to min. capacity: Off 51 Valve proving system: Tightness test before start-up 52 Relief valve (VPS): V2 56 Measurement time Vp: 10 s 59 Valve opening time V1 (tL1): 2 s 61 Minimum burner on time tB: 0 s 62 Minimum pause time tBP: 0 s 63 Switch-on delay time tE: 0 s 67 Operating time in Manual mode limited to 5 min.: Yes 77 User-defined password: ---- 78 Burner application: Burner and pilot burner 79 Pilot burner: With shut-down 80 Fieldbus communication: No address check 93 Pre-ignition time tVZ: 1 s 94 1st safety time on start-up: 5 s 95 Flame proving period 1 tFS1: 2 s 96 2nd safety time on start-up: 3 s 97 Flame proving period 2 tFS2: 2 s Commodity code: 90268020 Country of origin: DE
