Исследование нагрева катушки электромагнитного клапана

Исследование нагрева катушки электромагнитных клапанов МК

В лаборатории ГК ГАЗПРИБОР были проведены измерения температуры катушек при непрерывной работе электромагнитных клапанов МК различных серий. Измерения проводились в помещении с температурой 23–25 °C. Исследуемые клапаны не были подключены к трубопроводу и находились на ровной гладкой поверхности. Измерения проводились с помощью исследовательского стенда НВ-Т-4К.

Напряжение питания клапана — согласно ГОСТ 29322-2014:

1. Номинальное напряжение: 230 В ±10 % (207–253 В);
2. Частота: 50 Гц ±0.2 Гц (49.8–50.2 Гц).

Клапаны МК-1 НЗ-НО Ду15-32 220В

Исследуемый образец: Клапан МК-1Л15НЗ-220N

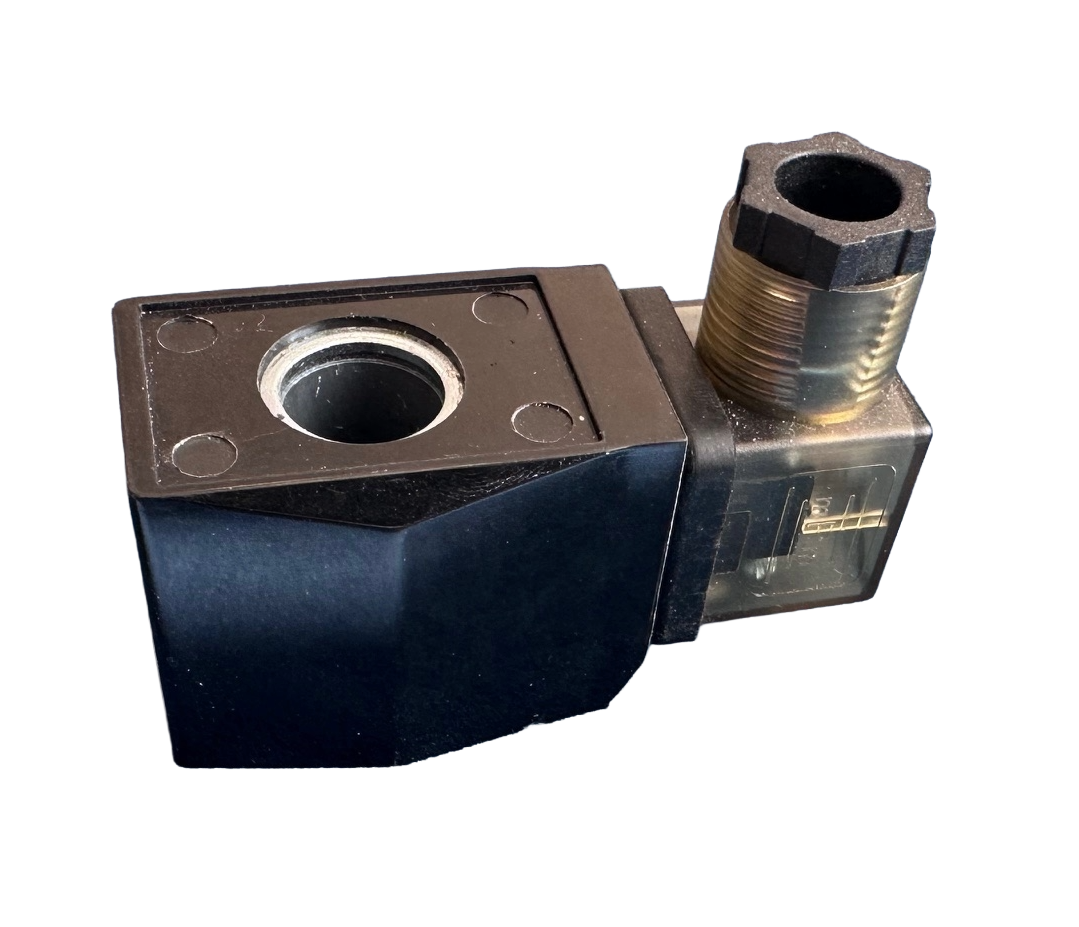

K 1 220A_katushka_MK 1 DN15 32_1

Электрические параметры катушки клапана МК-1Л15НЗ-220N:

• Сопротивление по постоянному току (R_DC): 398 Ом ±1.5 %;
• Активная мощность при 220 В, 50 Гц: 15.3 Вт ±3 %;
• Коэффициент мощности (PF): 0.52;
• Полное сопротивление (Z): 1644 Ом ±4 %.

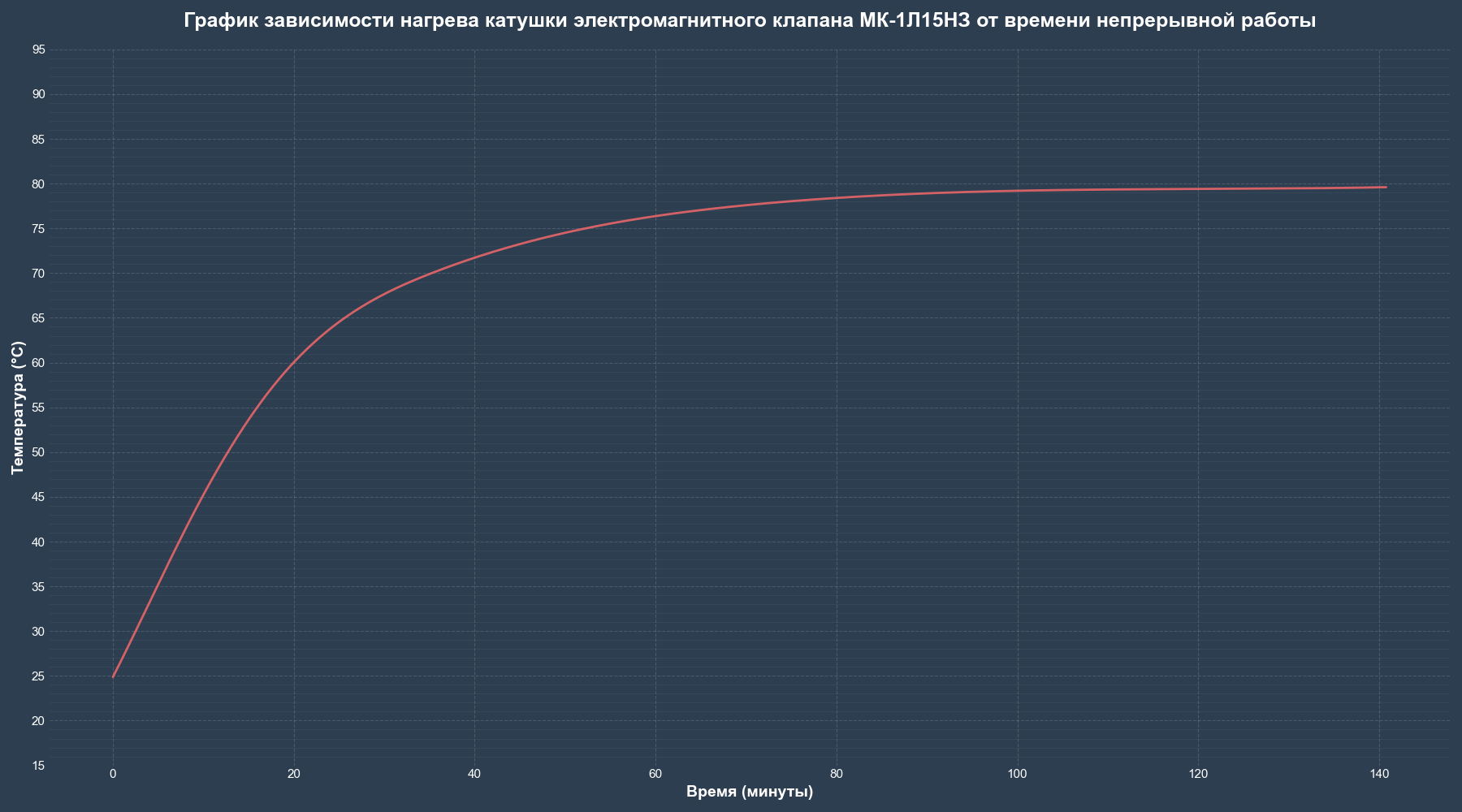

Усредненные результаты измерений представлены на графике ниже.



Grafik nagreva solenoida MK 1 Dn15

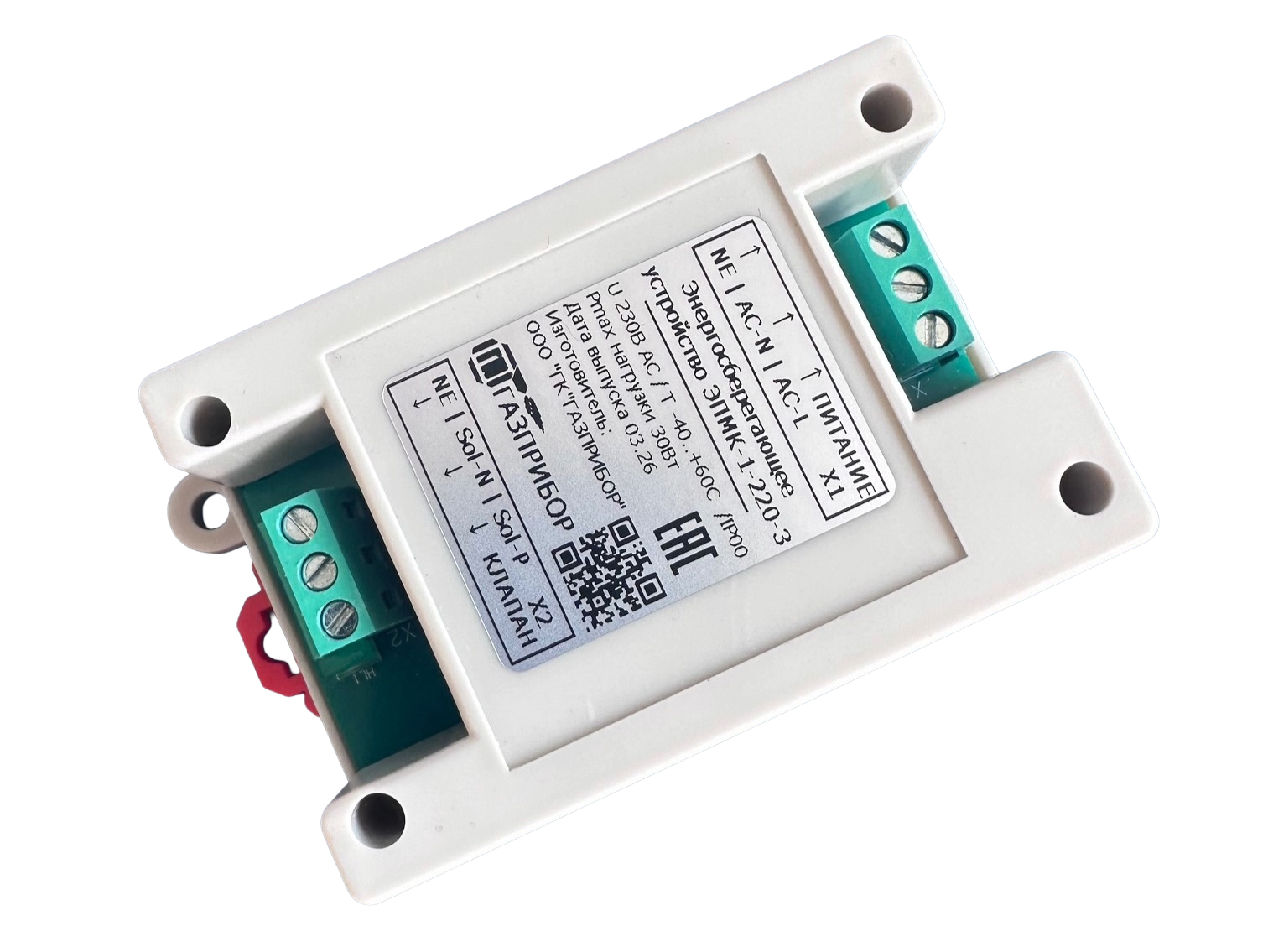

Снижению нагрева катушки клапана способствует применение энергосберегающего устройства ЭПМК-1-220-3.

Устройство подает на клапан пусковой ток в течении короткого времени для открытия клапана, далее снижает подаваемый ток для удержания клапана. Устройство предназначено для работы с клапанами МК-1 НЗ и НО Ду15-32, катушкой с активной мощностью 15.3Вт при 220В.

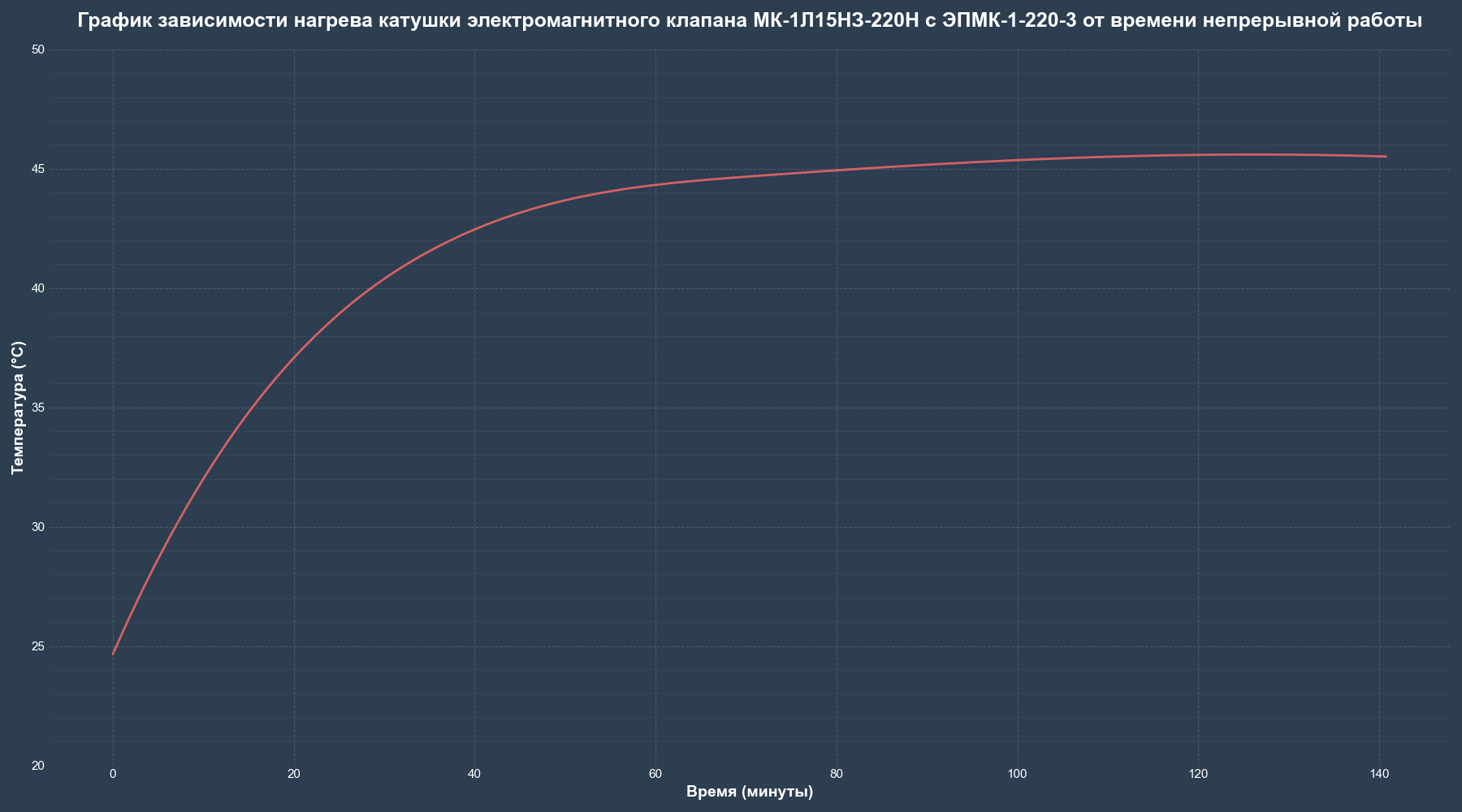

Усредненные результаты измерений температуры нагрева катушки клапана с подключенным ЭПМК-1-220-3 представлены на графике ниже.



Grafik nagreva solenoida MK 1 s EPMK 1 220 3 Dn15

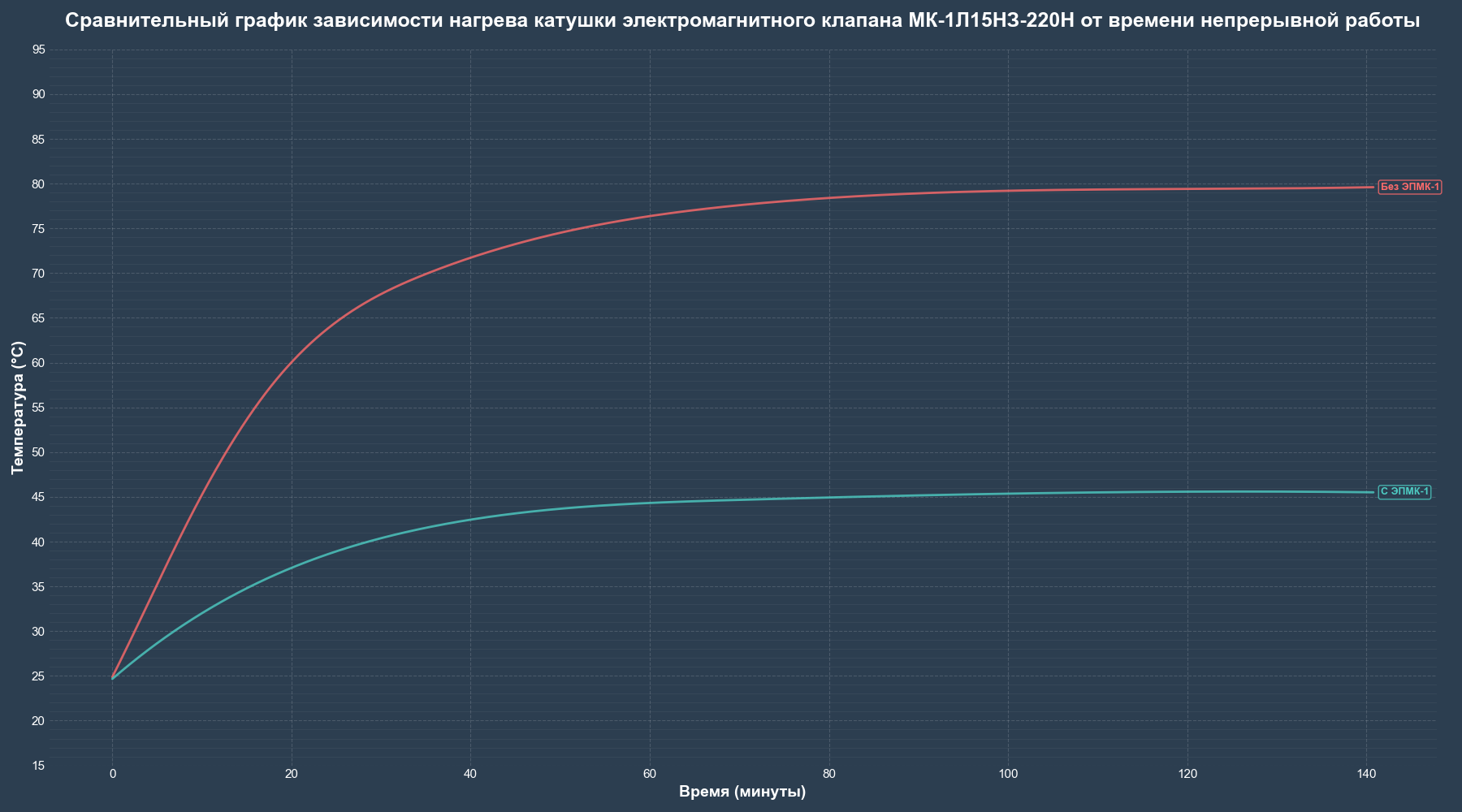

Для наглядности изобразим две кривые нагрева с ЭПМК-1 и без устройства на одном графике.



Sravnitelniy grafik nagreva solenoida MK 1 s EPMK 1 220 3 Dn15



Полученные в ходе эксперимента данные актуальны для условий описанных в начале статьи. При изменении температуры окружающей среды, питающего напряжения, условий теплообмена клапана с окружающей средой и других факторов возможны изменения температурных кривых.



Клапаны МК-2 и МК-4 НЗ Ду8-50 220В

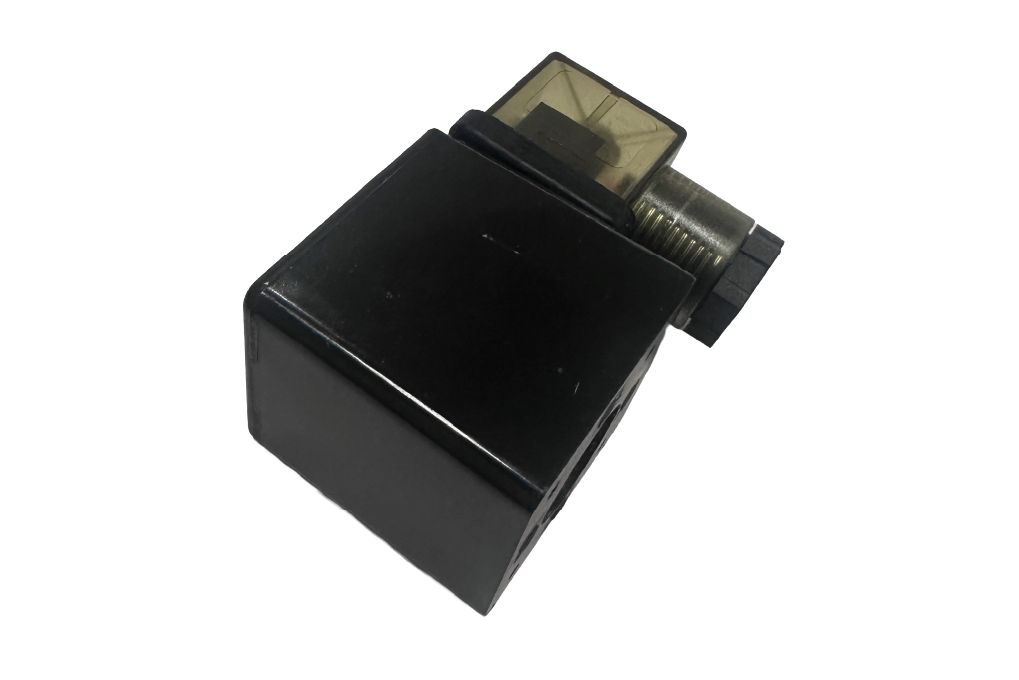

Электромагнитная катушка у клапанов МК-2 и МК-4 одинаковая. Конструкция клапанов разная, но сам узел с электромагнитом схож по конструкции.

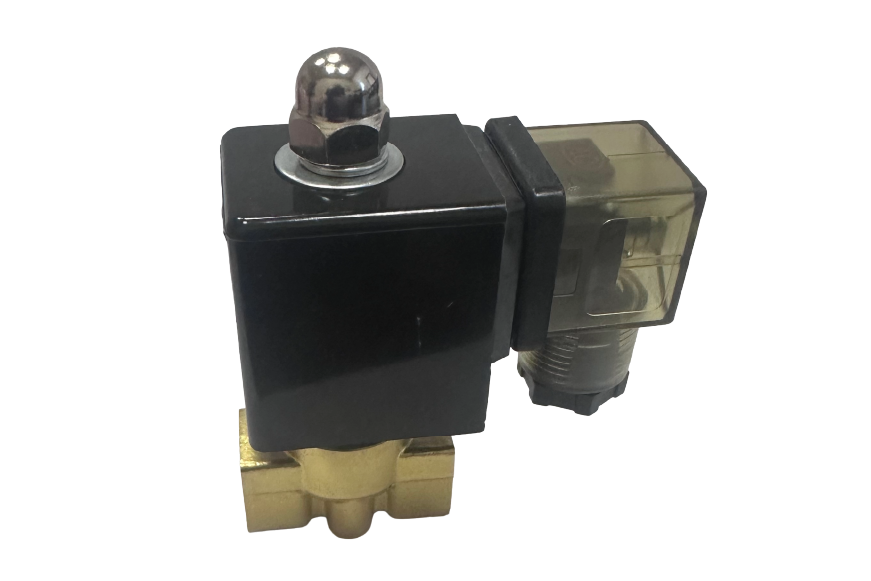

Исследуемый образец: МК-4Л08НЗ-220N

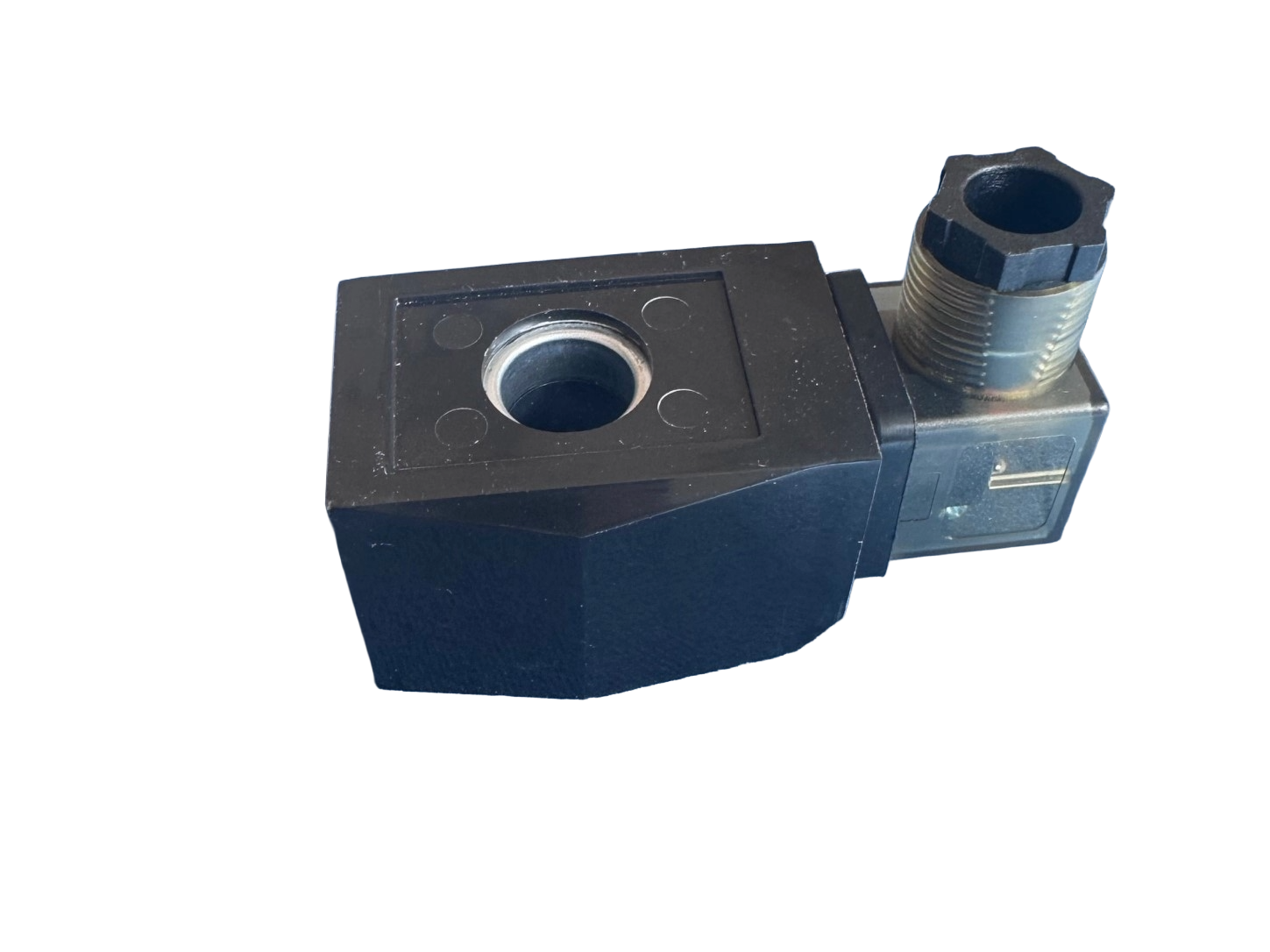

Katushka_MK 2_MK_4



MK 4L08NZ 220N

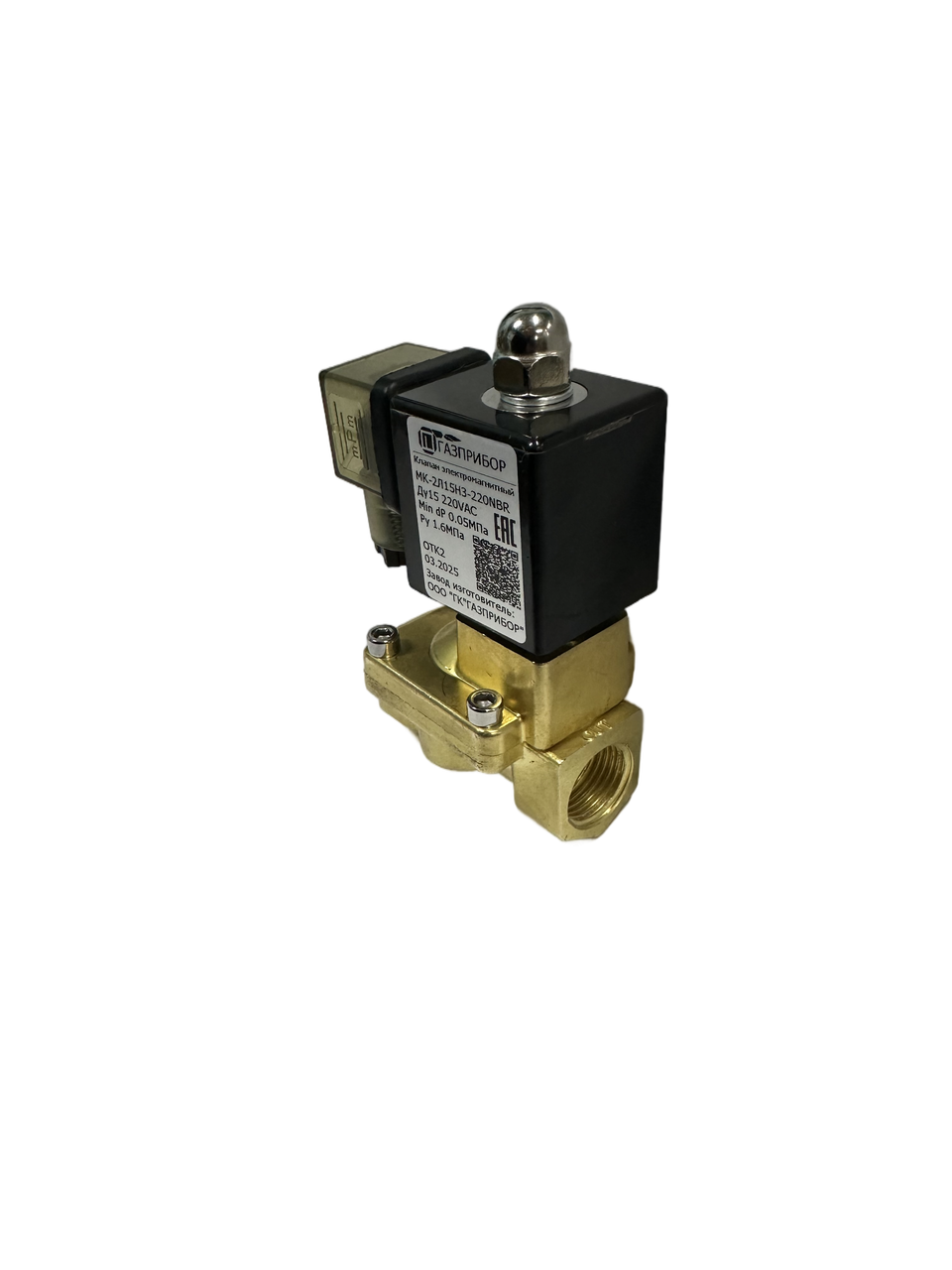

Ду15

Электрические параметры катушки клапана МК-4Л08НЗ-220N:

• Сопротивление по постоянному току (R_DC): 360 Ом ±1.5 %;
• Активная мощность при 220 В, 50 Гц: 16.8 Вт ±3 %;
• Коэффициент мощности (PF): 0.55;
• Полное сопротивление (Z): 1667 Ом ±4 %.

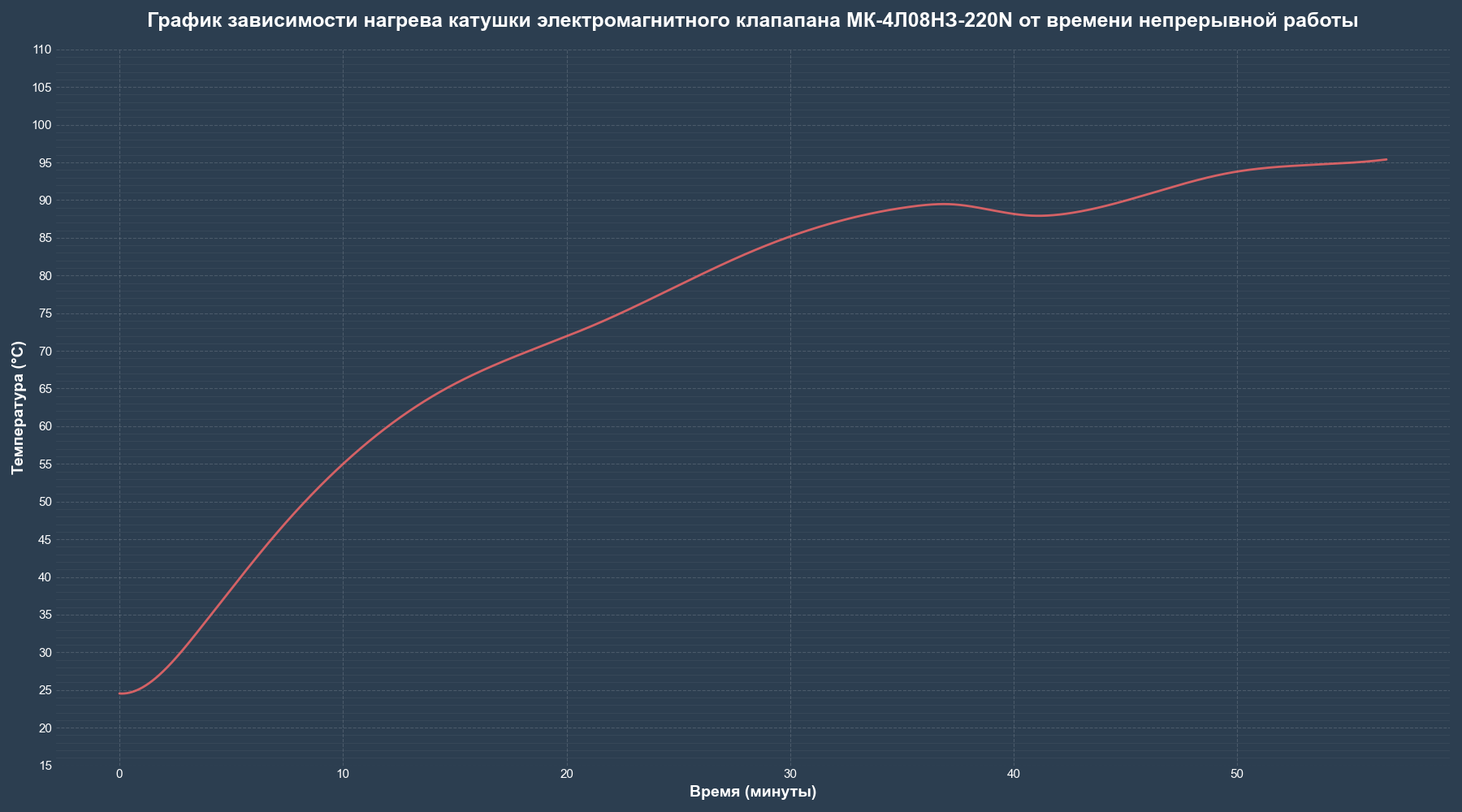

Усредненные результаты измерений представлены на графике ниже.



Grafik_nagreva_mk 4l08nz 220N_bez_plati



Стандартное время эксперимента для нашей серии опытов составляет порядка 140 минут. Но в данном случае пришлось прервать опыт на 57 минуте т.к дальнейший нагрев не рекомендован для данного клапана.

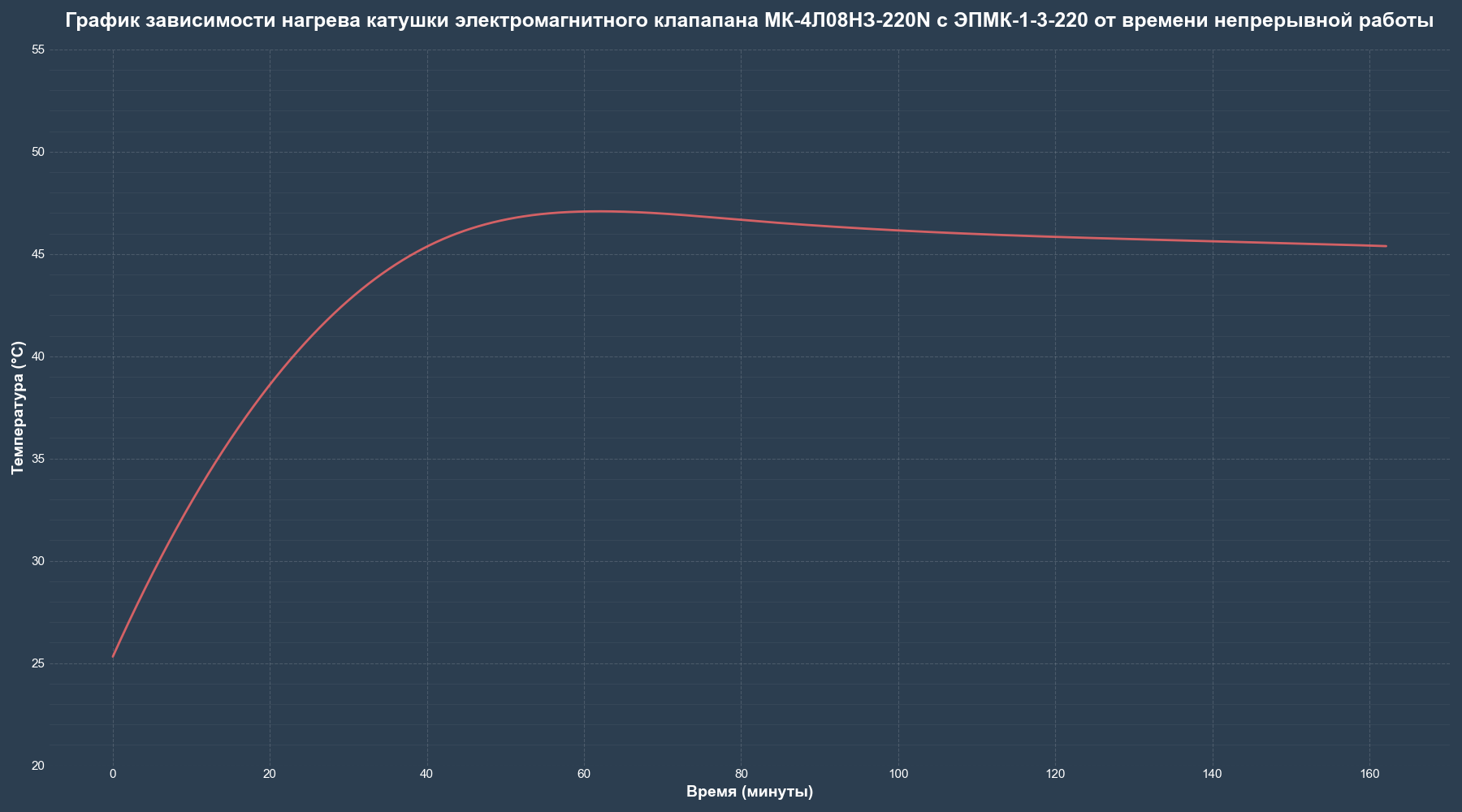

При применении энергосберегающего устройства ЭПМК-1-220-3 температура катушки не превысила 47 °C.





Grafik_nagreva_mk 4l08nz 220N_c_EPMK 1 3 220

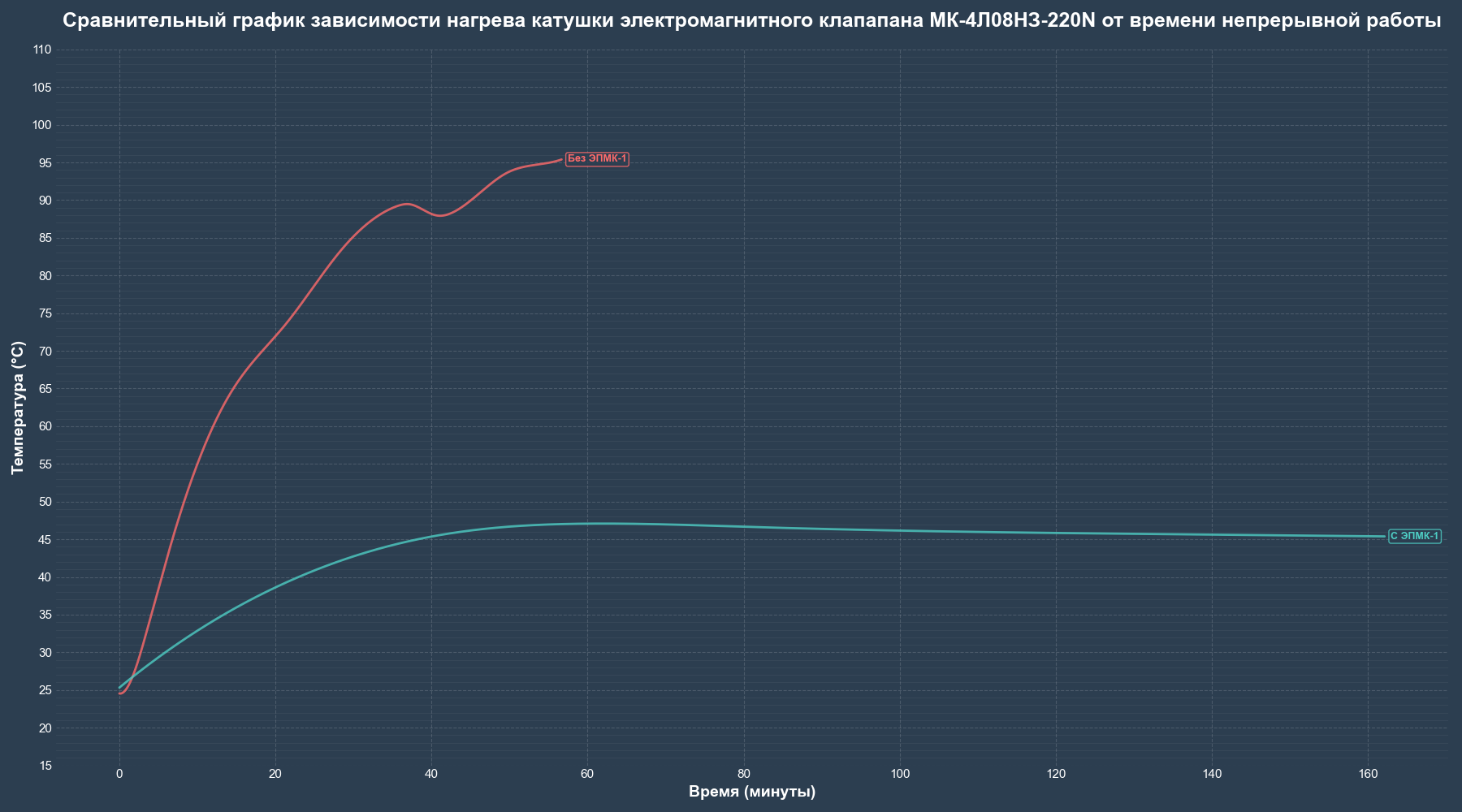

Для наглядности изобразим две кривые нагрева с ЭПМК-1 и без устройства на одном графике.



Sravnitelniy grafik_nagreva_mk 4l08nz 220N_c_EPMK 1 3 220_i_bez
