Виды резьб в газовом оборудовании и КИПиА: техническое руководство
Обеспечение герметичности соединений в газораспределительных сетях и системах КИПиА напрямую зависит от правильного подбора резьбовых соединений. Несоответствие типов резьб при монтаже манометров, датчиков давления или бобышек приводит к протечкам, повреждению оборудования и нарушению норм промышленной безопасности.
В данном руководстве рассмотрены основные стандарты резьб, применяемые в отечественном и импортном оборудовании.
1. Метрическая резьба (M)
Регламентирующий документ: ГОСТ 24705-2004 (ISO 724:1993).
Метрическая резьба является основным стандартом для крепежных изделий и соединительных узлов в России и странах СНГ.

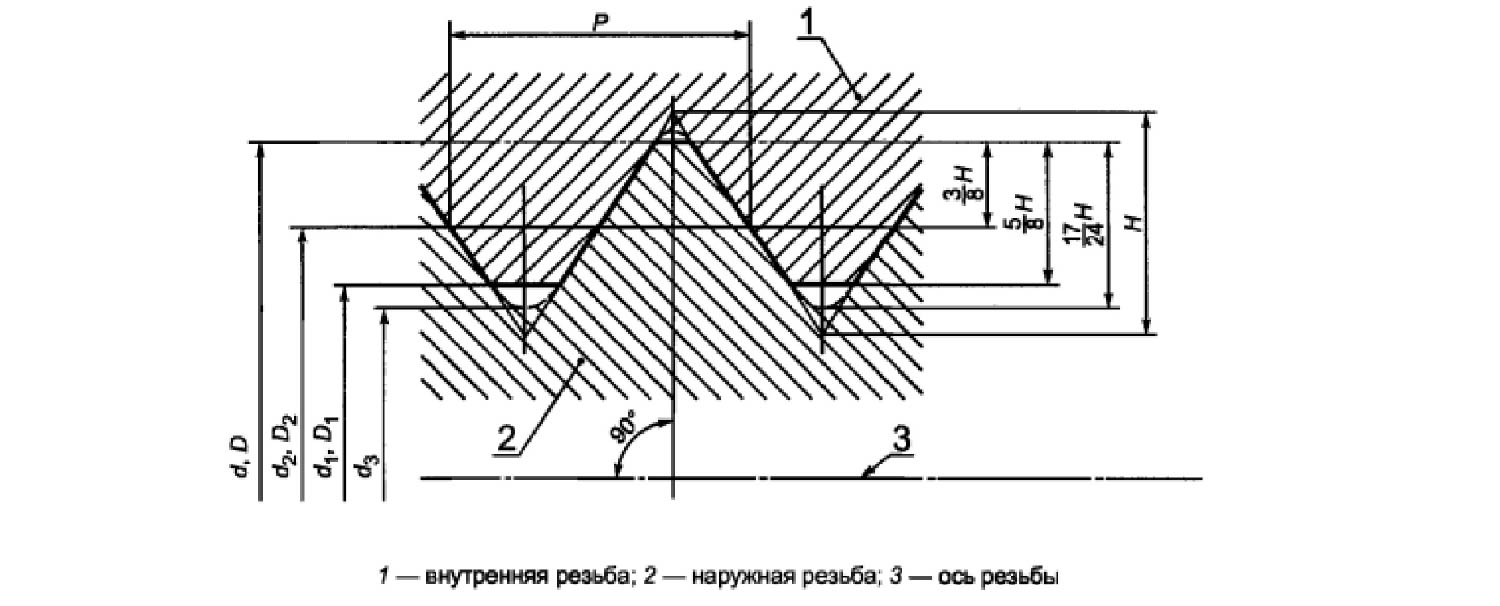

Metricheskaya_rezba_M
Таблица основных размеров метрической резьбы
Обозначение размера резьбы (номинальный диаметр) |
Шаг резьбы, P (крупный) |
Шаг резьбы, P (мелкий) |
Наружный диаметр (D, d), мм |
Средний диаметр (D₂, d₂), мм |
Внутренний диаметр (D₁, d₁), мм |
Рекомендуемый диаметр сверла под резьбу (для крупного шага), мм |
|---|---|---|---|---|---|---|
M6 |
1.0 |
0.75 |
6.000 |
5.350 |
4.917 |
5.0 |
M8 |
1.25 |
1.0; 0.75 |
8.000 |
7.188 |
6.647 |
6.8 |
M10 |
1.5 |
1.25; 1.0; 0.75 |
10.000 |
9.026 |
8.376 |
8.5 |
M12 |
1.75 |
1.5; 1.25; 1.0 |
12.000 |
10.863 |
10.106 |
10.2 |
M14 |
2.0 |
1.5; 1.0 |
14.000 |
12.701 |
11.835 |
12.0 |
M16 |
2.0 |
1.5; 1.0 |
16.000 |
14.701 |
13.835 |
14.0 |
M18 |
2.5 |
2.0; 1.5; 1.0 |
18.000 |
16.376 |
15.294 |
15.5 |
M20 |
2.5 |
1.5; 2.0; 1.0 |
20.000 |
18.376 |
17.294 |
17.5 |
2. Трубная цилиндрическая резьба (G)
Регламентирующий документ: ГОСТ 6357-81 (соответствует международному стандарту ISO 228/1, также известна как BSPP).
Широко применяется в сантехнике, пневматике и газовых сетях низкого и среднего давления.

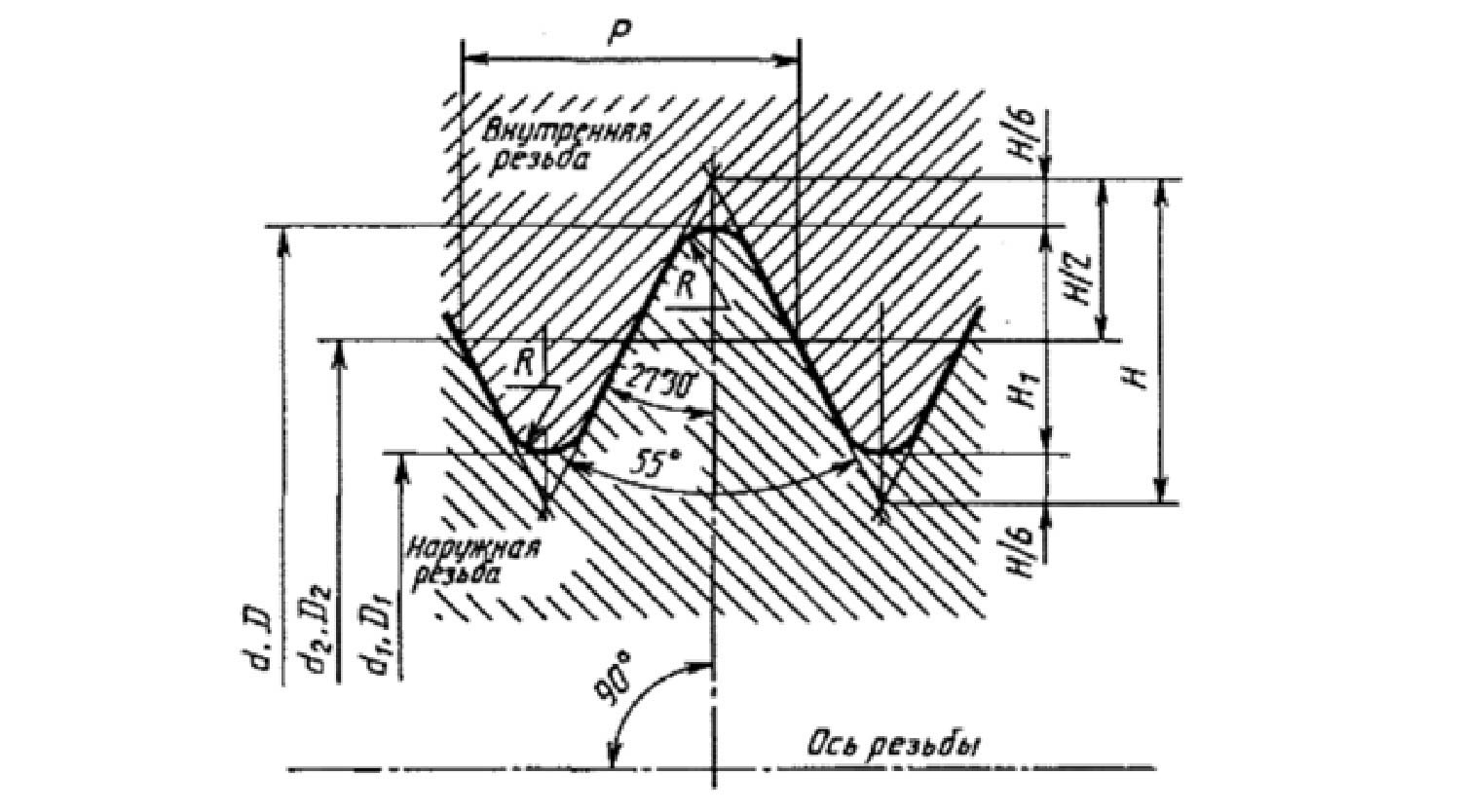

Trubnaya_tsilindricheskaya_rezba_G
Таблица размеров трубной цилиндрической резьбы (G)
Обозначение размера резьбы, дюйм |
Число шагов (ниток) на 1 дюйм (n) |
Шаг резьбы, мм (P) |
Наружный диаметр, мм (d=D) |
Средний диаметр, мм (d₂=D₂) |
Внутренний диаметр, мм (d₁=D₁) |
|---|---|---|---|---|---|
G 1/16" |
28 |
0.907 |
7.723 |
7.142 |
6.561 |
G 1/8" |
28 |
0.907 |
9.728 |
9.147 |
8.566 |
G 1/4" |
19 |
1.337 |
13.157 |
12.301 |
11.445 |
G 3/8" |
19 |
1.337 |
16.662 |
15.806 |
14.950 |
G 1/2" |
14 |
1.814 |
20.955 |
19.793 |
18.631 |
G 5/8" |
14 |
1.814 |
22.911 |
21.749 |
20.587 |
G 3/4" |
14 |
1.814 |
26.441 |
25.279 |
24.117 |
G 7/8" |
14 |
1.814 |
30.201 |
29.039 |
27.877 |
G 1" |
11 |
2.309 |
33.249 |
31.770 |
30.291 |
G 1 1/8" |
11 |
2.309 |
37.897 |
36.418 |
34.939 |
G 1 1/4" |
11 |
2.309 |
41.910 |
40.431 |
38.952 |
G 1 1/2" |
11 |
2.309 |
47.803 |
46.324 |
44.845 |
G 1 3/4" |
11 |
2.309 |
53.746 |
52.267 |
50.788 |
G 2" |
11 |
2.309 |
59.614 |
58.135 |
56.656 |
G 2 1/4" |
11 |
2.309 |
65.710 |
64.231 |
62.752 |
G 2 1/2" |
11 |
2.309 |
75.184 |
73.705 |
72.226 |
G 2 3/4" |
11 |
2.309 |
81.534 |
80.055 |
78.576 |
G 3" |
11 |
2.309 |
87.884 |
86.405 |
84.926 |
G 3 1/4" |
11 |
2.309 |
93.980 |
92.501 |
91.022 |
G 3 1/2" |
11 |
2.309 |
100.330 |
98.851 |
97.372 |
G 3 3/4" |
11 |
2.309 |
106.680 |
105.201 |
103.722 |
G 4" |
11 |
2.309 |
113.030 |
111.551 |
110.072 |
3. Трубная коническая резьба (R / Rc)
Регламентирующий документ: ГОСТ 6211-81 (ISO 7-1).
Предназначена для создания герметичных соединений за счет деформации витков при затяжке.

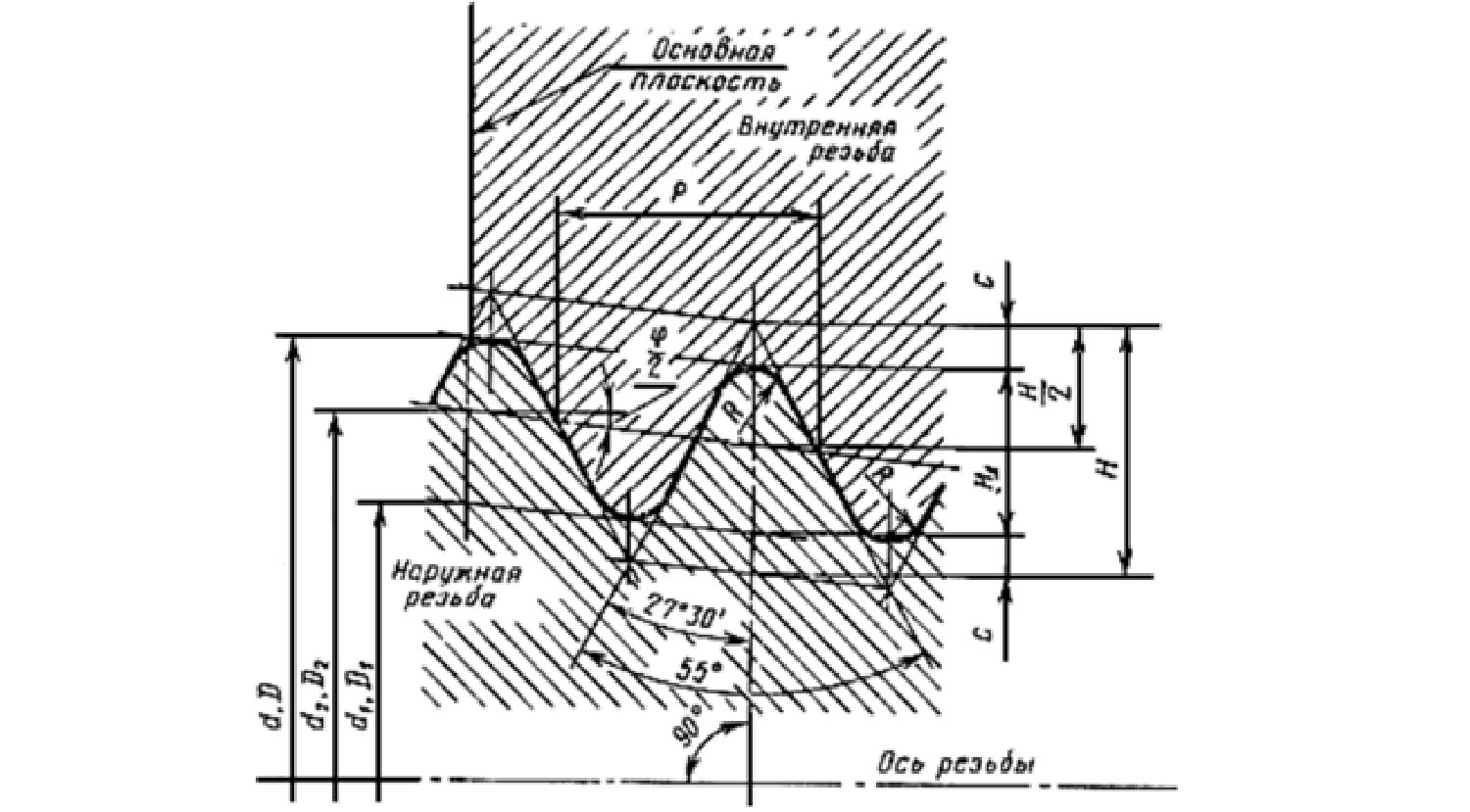

Trubnaya_konicheskaya_rezba_R_Rc
Обозначение размера резьбы, дюйм |
Число шагов (ниток) на 1 дюйм (n) |
Шаг резьбы, мм (P) |
Наружный диаметр, мм (d=D) |
Средний диаметр, мм (d₂=D₂) |
Внутренний диаметр, мм (d₁=D₁) |
Рабочая длина резьбы, не менее, мм (l₁) |
|---|---|---|---|---|---|---|
1/16" |
28 |
0.907 |
7.723 |
7.142 |
6.561 |
4.0 |
1/8" |
28 |
0.907 |
9.728 |
9.147 |
8.566 |
4.0 |
1/4" |
19 |
1.337 |
13.157 |
12.301 |
11.445 |
6.0 |
3/8" |
19 |
1.337 |
16.662 |
15.806 |
14.950 |
6.4 |
1/2" |
14 |
1.814 |
20.955 |
19.793 |
18.631 |
8.2 |
3/4" |
14 |
1.814 |
26.441 |
25.279 |
24.117 |
9.5 |
1" |
11 |
2.309 |
33.249 |
31.770 |
30.291 |
10.4 |
1 1/4" |
11 |
2.309 |
41.910 |
40.431 |
38.952 |
12.7 |
1 1/2" |
11 |
2.309 |
47.803 |
46.324 |
44.845 |
12.7 |
2" |
11 |
2.309 |
59.614 |
58.135 |
56.656 |
15.9 |
2 1/2" |
11 |
2.309 |
75.184 |
73.705 |
72.226 |
17.5 |
3" |
11 |
2.309 |
87.884 |
86.405 |
84.926 |
20.6 |
4" |
11 |
2.309 |
113.030 |
111.551 |
110.072 |
25.4 |
4. Сводная таблица характеристик
Тип резьбы |
Обозначение |
Угол профиля |
Единицы измерения |
Основные ГОСТы |
|---|---|---|---|---|
Метрическая |
M |
60° |
мм |
ГОСТ 24705 |
Трубная цилиндрическая |
G |
55° |
дюймы |
ГОСТ 6357 |
Трубная коническая |
R / Rc |
55° |
дюймы |
ГОСТ 6211 |
5. Рекомендации по идентификации
Для точного определения типа резьбы в полевых условиях необходимо использовать:
В случае несовместимости резьбы прибора и места установки необходимо использовать специальные стальные или латунные переходники.
Статья подготовлена техническим отделом ГК «ГАЗПРИБОР». Для подбора соединительных деталей воспользуйтесь нашим каталогом переходников и бобышек.
