Влияние агрессивных сред на различные типы уплотнений трубопроводной арматуры.

Последствия неправильного выбора.

Для понимания важности подбора материала, ознакомьтесь с примерами износа:

primer_iznosa_uplotneniy

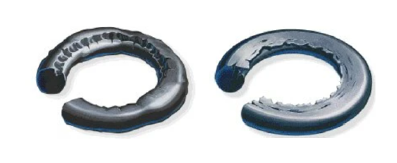

Так может выглядеть уплотнение через 2 недели, если материал выбран неверно.

Влияние агрессивных сред на уплотнения трубопроводной арматуры и КИПиА

Выбор материала уплотнений для трубопроводной арматуры и КИПиА, работающих с агрессивными средами (кислоты, щелочи, влажный газ, нефтепродукты), напрямую влияет на надежность и безопасность системы. Деградация уплотнительного элемента под воздействием химически активной среды приводит к утечкам, отказу оборудования и незапланированным остановкам технологических процессов.

Данное руководство обобщает сведения о стойкости распространенных уплотнительных материалов и помогает подобрать арматуру и соединительные элементы под реальные рабочие среды газовых и тепловых установок.

Классификация рабочих сред по агрессивности

Агрессивность среды характеризуется ее способностью вступать в реакцию с материалом уплотнения, вызывая коррозию, набухание или потерю эластичности.

Слабоагрессивные: техническая вода, конденсат, пар, слабые растворы солей.

Среднеагрессивные: минеральные масла, бензин, спирты, пищевые кислоты.

Сильноагрессивные: концентрированные кислоты (серная, соляная), щелочи, хлор, многие органические растворители.

При выборе арматуры в каталоге ГК «ГАЗПРИБОР» рекомендуется заранее классифицировать вашу среду по этому признаку и указать ее при запросе.

Основные материалы уплотнений и их особенности

Нитрил-бутадиеновый каучук (NBR)

Норматив: ГОСТ 9833-73 — резиновые уплотнительные кольца круглого сечения для гидравлических, топливных и смазочных систем.

Назначение: массовый эластомер для работы с нефтепродуктами и углеводородными газами.

Свойства:

Высокая стойкость к минеральным маслам, бензину, пропану, бутану, смазочным жидкостям.

Удовлетворительная стойкость к воде и некоторым техническим маслам.

Нестойкость к озону и атмосферному старению, ароматическим углеводородам (бензол), сильным кислотам и кетонам (ацетон).

Рабочий диапазон температур: ориентировочно от −30 °C до +100…+120 °C (в зависимости от конкретной марки).

Применение: уплотнения в кранах и клапанах для нефтепродуктов, природного газа и сжиженных углеводородных газов.

Фторкаучук (FKM / FPM)

Норматив: обозначение по ASTM D1418, ISO 1629, широко используется в импортной и отечественной арматуре.

Назначение: стандартный материал для высокотемпературных и химически агрессивных сред.

Свойства:

Очень высокая стойкость к концентрированным кислотам, минеральным маслам, углеводородам, включая ароматические соединения.

Низкая газопроницаемость, повышенная термостойкость.

Ограничения: нестойкость к низкомолекулярным кетонам (ацетон), ряду сложных эфиров и перегретой воде/пару при температурах свыше +100 °C.

Рабочий диапазон температур: ориентировочно от −20 °C до +200 °C.

Применение: уплотнения предохранительно-запорных клапанов, регуляторов давления и контрольно-измерительной аппаратуры для газовых сред.

Этиленпропиленовый каучук (EPDM)

Норматив: обозначение по ASTM D1418, ISO 1629.

Назначение: оптимален для полярных сред (вода, пар, слабые растворы кислот и щелочей) и эксплуатации на открытом воздухе.

Свойства:

Превосходная стойкость к горячей воде и пару, слабым кислотам, щелочам, спиртам, тормозным жидкостям на гликолевой основе.

Высокая стойкость к озону и атмосферным воздействиям.

Нестойкость к минеральным маслам, топливу и углеводородам: при длительном контакте материал быстро разрушается.

Рабочий диапазон температур: ориентировочно от −50 °C до +130 °C.

Применение: уплотнения арматуры для воды и пара, в том числе в системах теплоснабжения и ГВС.

Паронит (ПОН, ПМБ)

Норматив: ГОСТ 481-80 — листовой прокладочный паронит на основе асбеста, каучука и наполнителей.

Свойства:

Высокая стойкость к бензину, маслам, воде, насыщенному пару и нейтральным газам.

Требует повышенного усилия затяжки, со временем теряет эластичность.

Не рекомендуется для сильных кислот, жидкого кислорода и сред, где критично полное отсутствие усадки.

Температурный диапазон: до +450 °C в зависимости от марки и рабочей среды.

Применение: фланцевые прокладки в трубопроводной арматуре и теплоснабжающем оборудовании.

Фторопласт (PTFE / тефлон)

Норматив: ГОСТ 10007-80 «Фторопласт-4. Технические условия».

Назначение: универсальный материал для максимально агрессивных и коррозионно-опасных сред.

Свойства:

Практически полная химическая инертность ко всем промышленным кислотам, щелочам и растворителям; исключение составляют расплавы щелочных металлов и элементарный фтор.

Температурная устойчивость до +260 °C, материал относится к трудногорючим.

Низкий коэффициент трения и хорошие диэлектрические свойства.

Особенность: холодная ползучесть, из-за чего требуются специальные конструктивные решения (оплетка, комбинированные седла, подпружиненные узлы).

Применение: седла шаровых кранов, уплотнения штоков и седел в арматуре по агрессивным средам, тефлоновые ленты для уплотнения резьбовых соединений.

Ориентировочная химическая стойкость материалов

Таблица ниже может использоваться как предварительный ориентир перед выбором арматуры и уплотнений в каталоге ГК «ГАЗПРИБОР».

Рабочая среда	EPDM	NBR	PTFE	Комментарий по применению
Вода / пар (до +130 °C)	●	○	●	EPDM и PTFE предпочтительны, NBR допустим при умеренных температурах.
Природный газ	○	●	●	NBR и PTFE наиболее стабильны, EPDM применять с ограничениями.
Минеральные масла	✖	●	●	Для масел стандарт — NBR или PTFE, EPDM исключается.
Слабые кислоты	●	○	●	EPDM и PTFE предпочтительны, NBR допустим при низкой концентрации.
Концентрированные щелочи	○	✖	●	Для сильных щелочей рекомендуется PTFE.
Бензин / дизельное топливо	✖	●	●	Для топлива используются NBR и PTFE.

Условные обозначения: ● — отличная стойкость (рекомендуется); ○ — ограниченная стойкость (зависит от концентрации и температуры); ✖ — не рекомендуется.

Типичные последствия неправильного выбора материала

Неправильная комбинация «среда — материал уплотнения» быстро приводит к повреждению узла:

Набухание (например, NBR в органических растворителях); уплотнение увеличивается в размерах, может заклинить шар или диск, ухудшается герметичность.

Охрупчивание (например, EPDM в минеральных маслах); материал теряет эластичность, покрывается трещинами и начинает крошиться.

Ползучесть PTFE при высоком давлении без компенсации; седло «выдавливается», появляются утечки и необходимость перезатяжки.

В реальной эксплуатации такие дефекты могут возникнуть уже через несколько недель работы при неверно подобранном материале.

Практические рекомендации по выбору

Подбор уплотнений нужно увязывать с рабочей средой и типом арматуры, доступной в каталоге ГК «ГАЗПРИБОР».

Среда	Рекомендуемые материалы уплотнений	Основное преимущество
Пищевые продукты, питьевая вода	EPDM / силикон	Гигиеничность, отсутствие запаха и привкуса.
Нефтепродукты, минеральные масла	NBR / FKM	Долгий срок службы без протечек в масляных и топливных системах.
Концентрированные кислоты	PTFE	Максимальная химическая безопасность процесса.
Высокое давление и пар	Графитовые и металлические узлы, паронитовые прокладки	Надежность в экстремальных условиях температуры и давления.

Как использовать каталог ГК «ГАЗПРИБОР» при подборе.

Актуальный каталог трубопроводной арматуры и комплектующих доступен на сайте gazpribor.com в разделах «Каталог товаров», «Трубопроводная арматура», «Газовое оборудование», «Регуляторы давления газа» и др.

Для ускорения подбора:

воспользуйтесь строкой поиска по названию оборудования или серии (например, предохранительно-запорные клапаны, шаровые краны, фильтры);

сохраните ссылку на карточку товара или его код из каталога и передайте менеджеру вместе с описанием рабочей среды.

Технический отдел ГК «ГАЗПРИБОР» на основе этих данных предложит арматуру и уплотнения, которые обеспечат требуемую герметичность и ресурс работы оборудования без аварийных ситуаций.
