Регуляторы давления газа – это специальные устройства, предназначенные для понижения и автоматического поддержания выходного давления газа на заданном уровне. Они устанавливаются на трубопроводах перед газовым оборудованием и играют важную роль в обеспечении безопасности и стабильности работы системы.

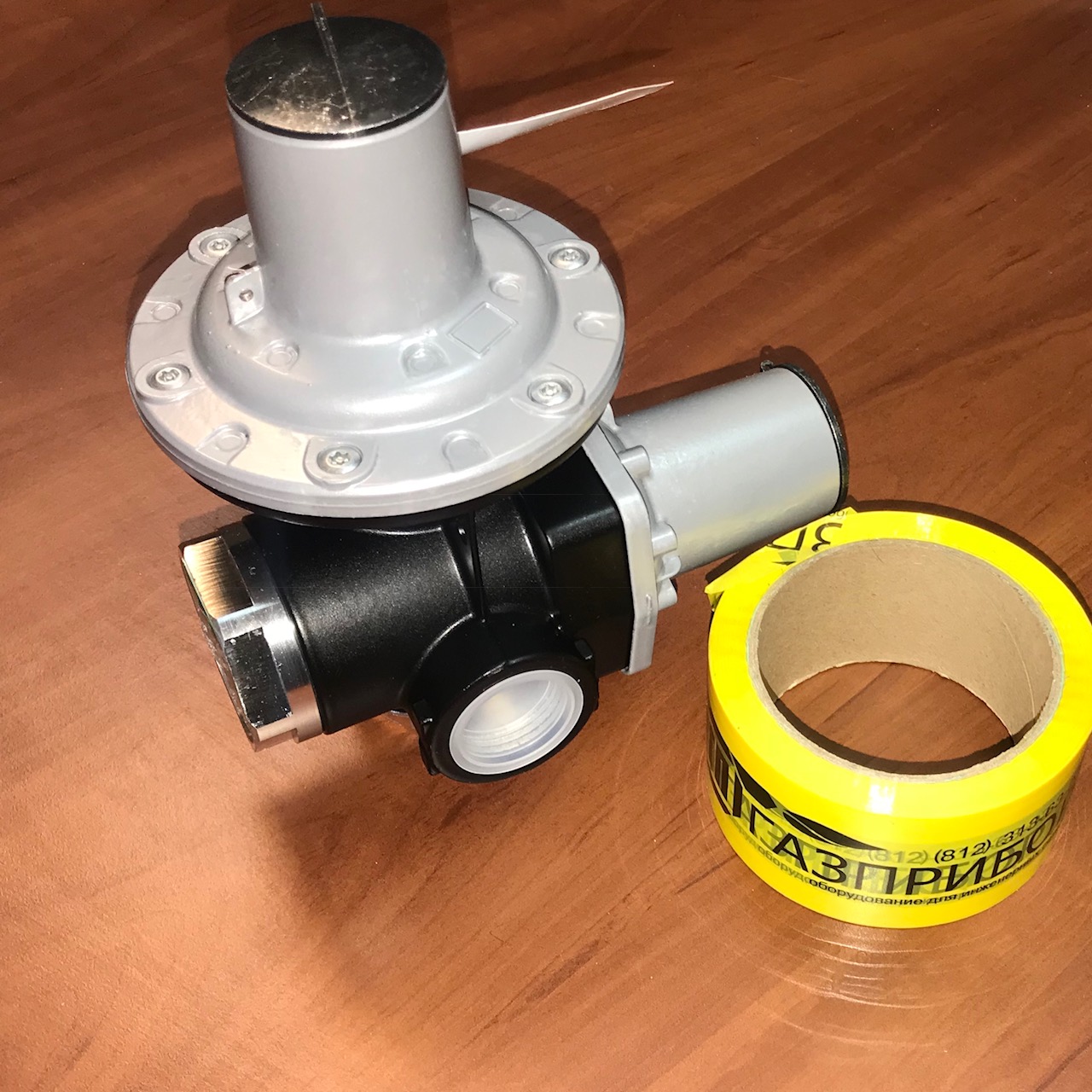

Regulator HP100 3
Основные виды регуляторов давления газа
Для выбора регулятор давления необходимо знать различия между основными типами этих устройств:
Количество ступеней редуцирования:
· Одноступенчатые: снижают давление за один этап. Используются в системах с небольшими изменениями характеристик на входе.
· Двухступенчатые: обеспечивают поэтапное снижение давления, повышая точность и стабильность работы при значительных изменениях входного давления.
Принцип действия:
· Прямого действия: регулируют давление непосредственно под воздействием изменений давления без использования внешних источников энергии.
· Непрямого действия (с пилотом): используют вспомогательный управляющий сигнал для точного поддержания выходного давления. Такие регуляторы подходят для систем с большим расходом газа.
Диапазон рабочего давления:
· «Высокое – низкое»: регулируют параметры на входе и выходе, снижая высокое давление до низкого.
· «Среднее – низкое»: преобразуют среднее давление в низкое.
· «Высокое – среднее»: снижают высокое давление до среднего уровня.
Назначение:
· Бытовые: предназначены для использования в домашних условиях.
· Промышленные: рассчитаны на большие объемы газа и сложные условия эксплуатации.
Параметры выбора регуляторов давления газа:
При выборе регулятора давления газа следует учитывать следующие факторы:
Тип объекта регулирования:
· Для тупиковых систем рекомендуются статические регуляторы прямого действия.
· Для разветвленных газопроводов подойдут астатические модели непрямого действия.
Входное и выходное давление:
Важно учитывать максимальные и минимальные значения входного и требуемого выходного давления. Например, регулятор Kromschrеder VGBF 50F05-3V рассчитан на входное давление до 500 мбар и выходные параметры 5–350 мбар.
Пропускная способность:
Регулятор должен обеспечивать необходимую пропускную способность, соответствующую потребностям системы. Его производительность должна быть на 15–20% выше максимального часового потребления газа.
Точность регулировки:
Подразумевается предельно допустимое отклонение выходного давления от заданного параметра.
· Допустимая погрешность выходного давления в статических регуляторах прямого действия составляет от 0% до 20%
· В моделях с непрямым действием допустимое отклонение немного меньше - от 5% до 10%.
Оснащенность предохранительными устройствами:
Регуляторы давления, оснащенные предохранительными устройствами, защищают газовые системы и повышают их безопасность. Например, модель Kromschrеder VRH 1T15N оснащена сбросным клапаном с диапазоном настройки от 86 до 100 мбар.
Размеры и соединительные разъемы:
Следует сопоставить эти характеристики с параметрами трубопровода в месте установки регулятора.
Параметры эксплуатации:
Каждый регулятор имеет требования к установке и гарантию на работу в определенных условиях. Учитываются температура, влажность и агрессивность окружающей среды.
При несоответствии режимов температуры и влажности мембрана регулятора может примерзать, порваться и вывести из строя регулирующую арматуру.
Следует учитывать эти требования для безопасной и долговременной работы устройства.
Есть регуляторы, рассчитанные на работу в низкотемпературных регионах. Например, регулятор газа Kromschrеder VMO 115R05M05 способен работать при температуре от -20 до
+60°C.
Заключение
Перед выбором регулятора давления газа нужно тщательно изучить все перечисленные параметры и технические характеристики приобретаемого изделия. Следует обратить внимание на рекомендации изготовителя по установке и эксплуатации.
Самостоятельно сделать подбор проблематично. Мы рекомендуем обратиться к профессионалам.
На нашем сайте вы можете заказать звонок и получить подробную консультацию.
Наш специалист поможет сделать оптимальный выбор, соответствующий вашим требованиям.
