Инструкция по подключению кабеля к электромагнитному клапану - База знаний

Подключение проведем на примере электромагнитного клапана нашего производства МК-1Л15НЗ-220N .

Данный клапан оснащен электромагнитной катушкой К-1-220А .

Катушка имеет разъем для подключения по DIN 43650 (также известный как EN 175301-803). Такой разъем используется на нескольких катушках наших клапанов, соответственно данная инструкция будет актуальна для них.

К-1-220A 230VAC для клапанов МК-1Л(Н) Ду15-32
К-1-024D 24VDC для клапанов МК-1Л(Н) Ду15-32
К-1-012D 12VDC для клапанов МК-1Л(Н) Ду15-32
К-2-220A 230VAC для клапанов МК-1Л(Н) Ду15-50
К-2-024D 24VDC для клапанов МК-1Л(Н) Ду15-50
К-4-220A 230VAC для клапанов МК-4Л(Н) Ду8 и клапанов МК-2Л Ду15-50
К-4-024D 24VDC для клапанов МК-4Л(Н) Ду8 и клапанов МК-2Л Ду15-50
К-4-012D 12VDC для клапанов МК-4Л(Н) Ду8 и клапанов МК-2Л Ду15-50

Выбор сечения кабеля

Начать электрическое подключение соленоидного клапана нужно с правильного подбора питающего кабеля. Важно подбирать сечение жил кабеля под мощность катушки.

Параметры катушки К-1-220A:

Сопротивление по постоянному току (R_DC): 398 Ом ±1,5 %
Активная мощность при 220 В, 50 Гц: 15,3 Вт ±3 %
Коэффициент мощности (PF): 0,52
Полное сопротивление (Z): 1644 Ом ±4 %

Ток катушки составляет 0,14 А.

Для такой нагрузки достаточно сечения 0,5 мм² (с запасом даже 0,35 мм²).

В нашем примере использован кабель 3×1,0 мм².

Причина: диаметр отверстия уплотнения разъема ≈ 7,6 мм. Подобранный нами кабель сечением 1,0 мм² обеспечивает плотную посадку в сальнике. Более тонкий кабель не дал бы надёжного уплотнения. Если у Вас получится купить кабель сечением >=0,5 мм2 с подходящим под разъем внешним диаметром, то можно использовать его.

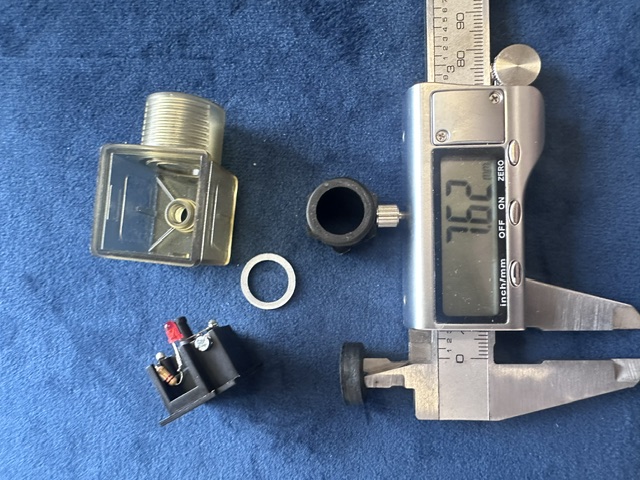

Elementi DIN razyoma i diametr otverstiya uplotneniya — 7,6 mm

Подготовка кабеля

Снимите внешнюю оболочку кабеля.
Зачистите изоляцию жил на 20-21 мм (как в примере).

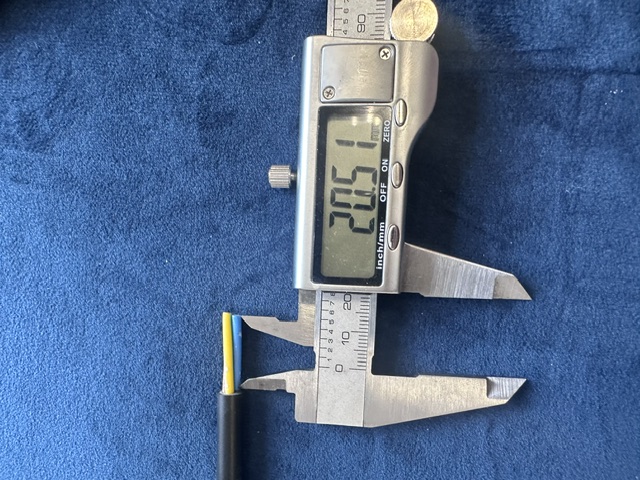

Dlina zachistki zhil kabelya — 20–21 mm

Если снять слишком много изоляции — провода будут свободно проходить через уплотнительное кольцо, и сальник не обеспечит герметичность.

Наденьте и обожмите латунные гильзы без изоляции.

Внутри разъёма очень мало места, поэтому изолированные наконечники использовать неудобно.

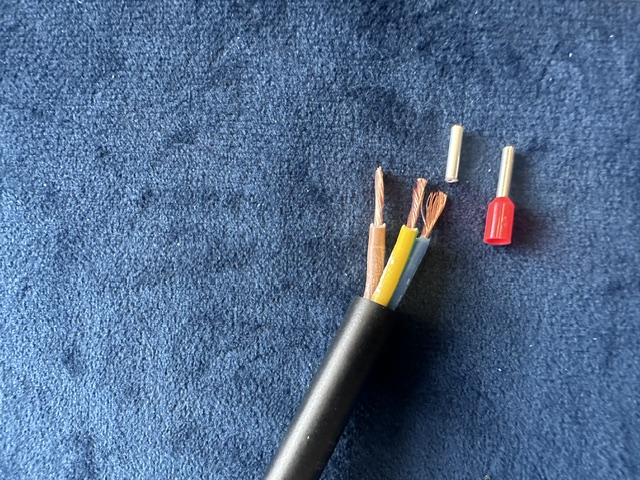

Podgotovka zhil kabelya i nakonechnikov k obzhimu

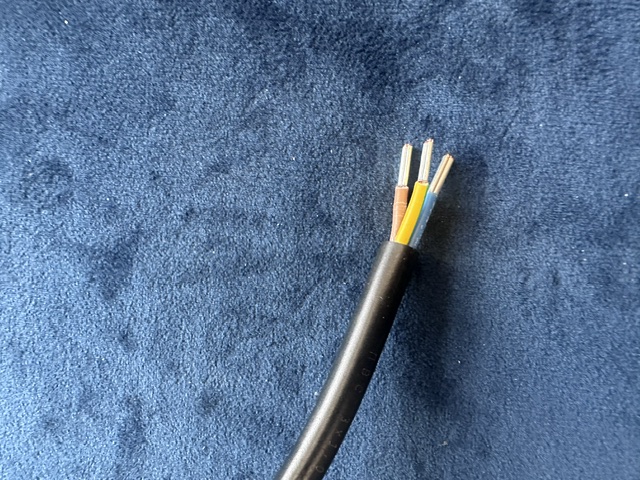

Zhili kabelya posle obzhima latunnimi gilzami

Установка кабельного ввода (сальника)

Проденьте кабель в следующем порядке:

Чёрная гайка сальника
Металлическая шайба
Резиновый уплотнитель
Корпус сальника

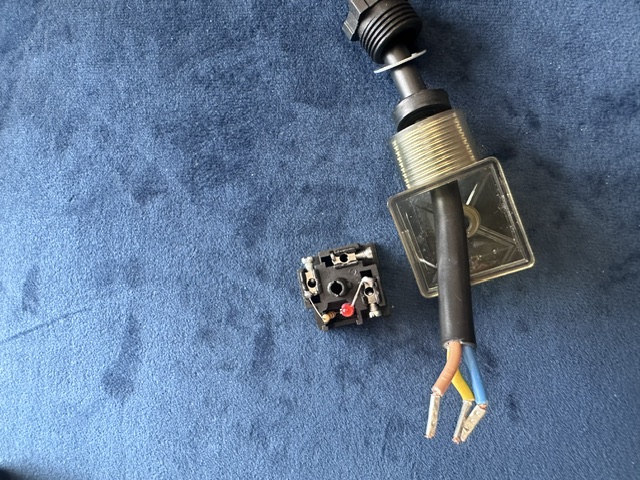

Ustanovka kabelya v kabelnii vvod (salnik)

Затяните гайку до плотного обхвата кабеля.

Важно: конструкция сальника только уплотняет кабель. Она не держит его механически. Нельзя тянуть за провод и передавать на разъём какое-либо усилие — это может повредить соединение или нарушить герметичность.

Подключение проводов к разъёму

Цветовая маркировка (стандарт):

Провод	Назначение	Клемма
Коричневый	Фаза(L)	№1
Синий	Ноль(N)	№2
Желто-зеленый	Заземление(PE)	⏚

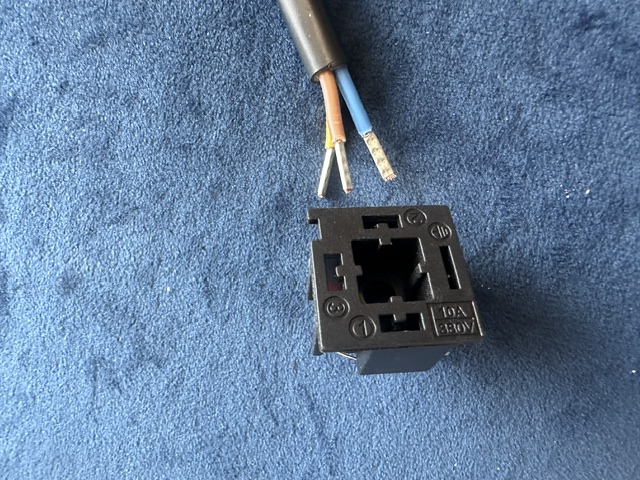

Podgotovka k podklyucheniyu zhil k DIN razyomu

Ослабьте винты клемм.
Вставьте обжатые гильзы и надёжно затяните винты.
Красный светодиод с резистором уже установлен параллельно катушке (между клеммами 1 и 2) — он будет светиться при подаче напряжения.

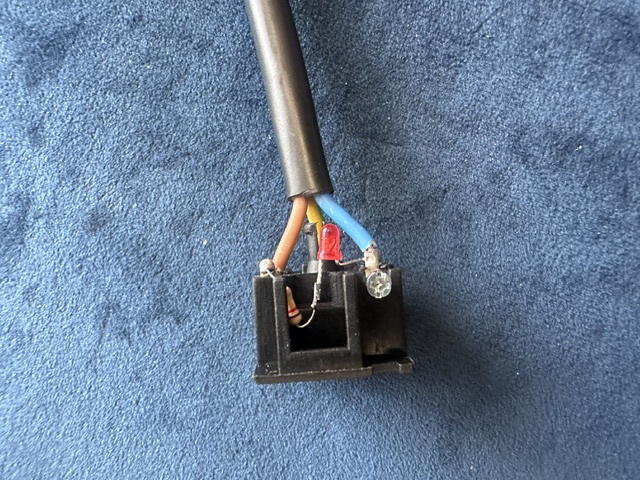

Podklyuchyonnie zhili kabelya k klemmam DIN razyoma

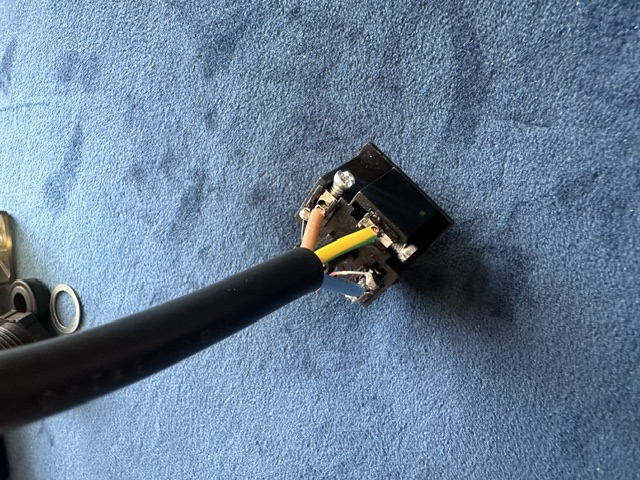

Podklyuchenie zashchitnogo zazemleniya k DIN razyomu

Сборка разъёма

Вставьте чёрную внутреннюю часть в прозрачный корпус.
Убедитесь, что провода не пережаты и не касаются друг друга.
Окончательно затяните сальник.

Установка разъёма на клапан

Наденьте резиновую прокладку на катушку.
Установите разъём на катушку.
Затяните крепёжный винт.

Ориентация разъёма

Клапан имеет степень защиты IP65.

При монтаже выбирайте ориентацию так, чтобы вода не затекала в кабельный ввод.

Пример: если клапан установлен горизонтально и возможно попадание воды сверху — ориентируйте вывод кабеля вниз.

Финальная проверка

Визуально проверьте правильность подключения и отсутствие оголённых участков.
Убедитесь, что сальник затянут, но не передаёт механическую нагрузку на кабель.
После подачи 220 В красный светодиод должен загореться.

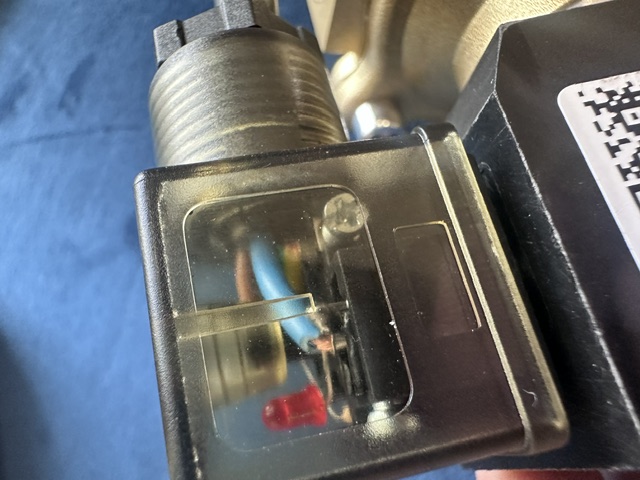

DIN razyom posle ustanovki na katushku

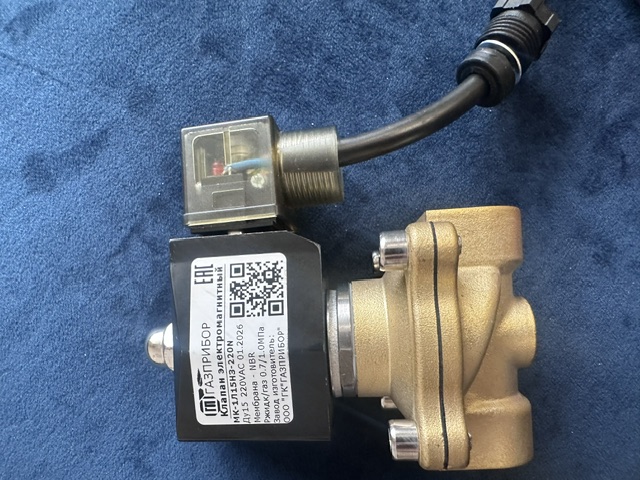

Elektromagnitnii klapan s ustanovlennim DIN razyomom

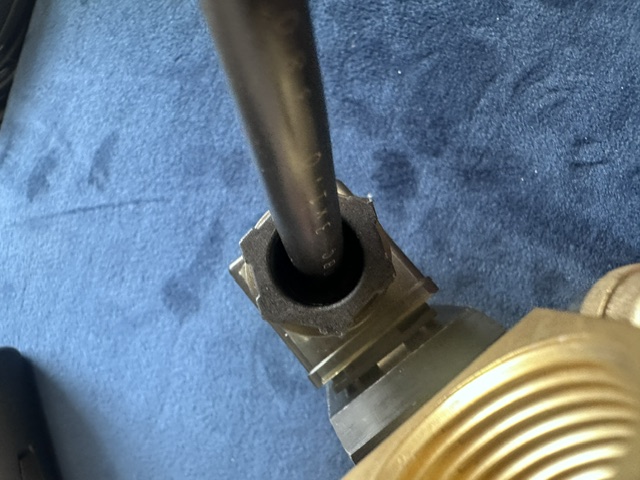

Kabelnii vvod (salnik) posle zatyazhki

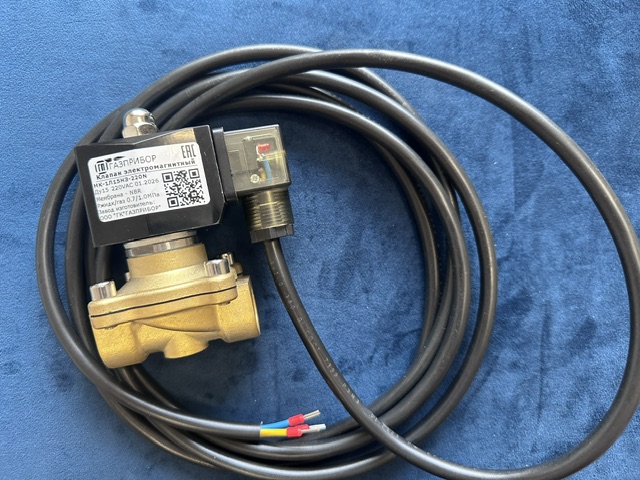

Elektromagnitnii klapan s podklyuchyonnim kabelem

Важные замечания по безопасности

Все работы можно производить только при отключённом напряжении.
Обязательно используйте заземление.
Не тяните за кабель после сборки.
После сборки рекомендуется проверить сопротивление катушки и отсутствие короткого замыкания.

Тестирование катушки электромагнитного клапана мультиметром

Катушка клапана «ГАЗПРИБОР» МК-1Л15НЗ-220N рассчитана на 220 В AC. Перед подключением к сети её обязательно проверяют мультиметром.

Подготовка

Полностью отключите питание.
Снимите DIN-разъём с катушки (чтобы измерять только саму катушку).
Переведите мультиметр в режим измерения сопротивления (Ω).

Выберите подходящий диапазон, например 2 кОм (автоматический диапазон тоже подойдёт).

Измерение сопротивления катушки

Приложите щупы мультиметра к двум контактным штырям катушки (те, на которые надевается разъём). Заземление (металлический корпус катушки) при этом не трогайте.
Считайте показания.

Сопротивление нашей катушки:

Сопротивление по постоянному току (R_DC): 398 Ом ±1,5 %

Результат измерения	Вывод	Действие
398 Ом ±1,5 %, стабильно	Катушка исправна	Можно подключать
0 Ом	Короткое замыкание	Катушка неисправна — заменить
∞ / OL	Обрыв обмотки	Катушка неисправна — заменить
Сопротивление «плавает»	Плохой контакт / повреждение	Проверить контакты, при необходимости заменить

Дополнительная проверка (рекомендуется)

Проверка на короткое замыкание на корпус:

Один щуп — на любой контактный штырь катушки.
Второй щуп — на металлический корпус катушки (или латунный корпус клапана).
Мультиметр должен показывать **∞** (обрыв).

Если показывает низкое сопротивление — изоляция пробита, катушку менять.

Проверка целостности проводов в разъёме:

Проведите измерения сопротивления между проводами подключенными к контактам 1 и 2. Показания должны быть схожими со значениями сопротивления катушки (к сопротивлению катушки добавляется сопротивление проводов).

Между контактом заземления и корпусом разъёма — ∞.

Важные замечания

Измеряйте только на обесточенной катушке.
Не касайтесь щупами рук во время измерения — это может исказить показания.
Подавайте 220 В после проверки.
