Что такое степень защиты оборудования IP
Степень защиты IP показывает, насколько оболочка оборудования препятствует доступу к опасным частям, проникновению внешних твердых предметов и воды. В России обозначение применяется по ГОСТ 14254-2015 (IEC 60529:2013). Код используют для электрических шкафов, датчиков, приводов, разъемов, катушек электромагнитных клапанов и другого промышленного оборудования.
Маркировка относится именно к оболочке и результатам стандартных испытаний. Она не описывает все свойства изделия и не заменяет требования по взрывозащите, климатическому исполнению, коррозионной стойкости или механической прочности.

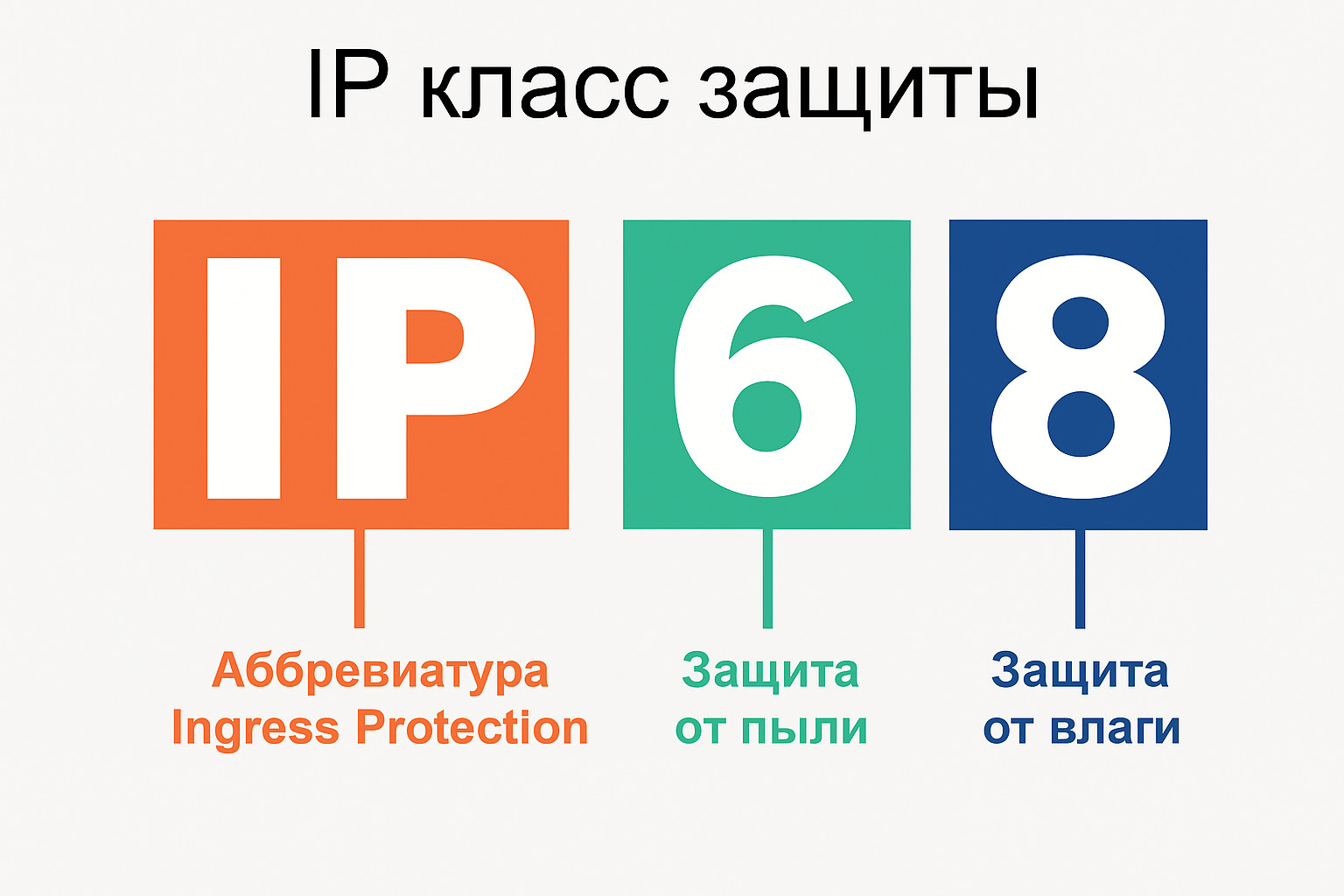

primer rashiphrophki markirovki
Как расшифровывается код IP
Обычная маркировка состоит из букв IP и двух характеристических цифр. Первая цифра показывает защиту от твердых предметов и пыли, вторая - от вредного воздействия воды. После цифр иногда указывают дополнительные буквы, которые уточняют защиту от доступа к опасным частям или условия испытаний.
- IP - обозначение системы степеней защиты оболочки
- Первая цифра: уровни от 0 до 6
- Вторая цифра: уровни от 0 до 9
- Буква X означает, что параметр не нормирован или не указан. Это не то же самое, что цифра 0
Пример: IP65 означает пыленепроницаемую оболочку и защиту от длительного погружения при условиях, согласованных изготовителем и потребителем.
Первая цифра: защита от предметов и пыли
Цифра |
Что означает |
|---|---|
0 |
Защита не предусмотрена |
1 |
Предметы диаметром 50 мм и более; ограничение доступа тыльной стороной руки |
2 |
Предметы диаметром 12,5 мм и более; ограничение доступа пальцем |
3 |
Предметы диаметром 2,5 мм и более; защита от инструмента соответствующего размера |
4 |
Предметы диаметром 1 мм и более; защита от проволоки и мелких деталей |
5 |
Пылезащищенное исполнение: небольшое количество пыли возможно, но не должно нарушать работу или безопасность |
6 |
Пыленепроницаемое исполнение: пыль внутрь оболочки не проникает |
Вторая цифра: защита от воды
Цифра |
Что означает |
|---|---|
0 |
Защита от воды не предусмотрена |
1 |
Вертикально падающие капли |
2 |
Вертикальные капли при отклонении оболочки до 15° |
3 |
Дождь и брызги под углом до 60° к вертикали |
4 |
Обрызгивание с любого направления |
5 |
Водяные струи с любого направления |
6 |
Сильные водяные струи с любого направления |
7 |
Временное непродолжительное погружение в воду при стандартных условиях |
8 |
Длительное погружение при условиях, согласованных изготовителем и потребителем |
9 |
Горячие струи воды под высоким давлением |
Важно: исполнение IPX7 или IPX8 не обязательно выдерживает водяные струи по IPX5, IPX6 или IPX9. Для оборудования, рассчитанного и на струи, и на погружение, применяют двойную маркировку, например IPX6/IPX8.
Как выбрать степень защиты оборудования
Класс IP выбирают не по принципу «чем выше, тем лучше», а по реальным условиям эксплуатации. Избыточно герметичная оболочка может усложнить теплоотвод, а неверный монтаж свести заявленную защиту к минимуму.
- Определите место установки: сухое помещение, улица, запыленная зона, колодец, моечная площадка.
- Уточните источник воды: капли, дождь, брызги, струи, мойка под давлением или риск погружения.
- Оцените пыль: ее количество, размер частиц, абразивность и электропроводность.
- Проверяйте степень защиты всего собранного узла, включая разъем, кабельный ввод, прокладки, крышки и неиспользуемые отверстия.
- Учитывайте положение при монтаже: вода не должна скапливаться у разъема или проникать по кабелю.
- Проверьте температуру, конденсацию, коррозионную активность среды и требования по взрывозащите отдельно от IP.
- После обслуживания или замены катушки восстановите прокладки, уплотнения и требуемый момент затяжки.
Заявленная степень IP сохраняется только при правильной сборке и монтаже. Неподходящий кабельный ввод, поврежденная прокладка или незатянутый разъем делают защиту фактически ниже паспортной.
Пример: защита катушки электромагнитного клапана
Для электромагнитных клапанов степень защиты особенно важна, поскольку катушка и электрический разъем могут работать рядом с водой, пылью, конденсатом и технологическими загрязнениями. В карточке клапана МК-1Л20НЗ-024N указана защита катушки IP65: пыль не должна проникать внутрь, а водяные струи не должны вызывать вредного воздействия при соблюдении условий монтажа.

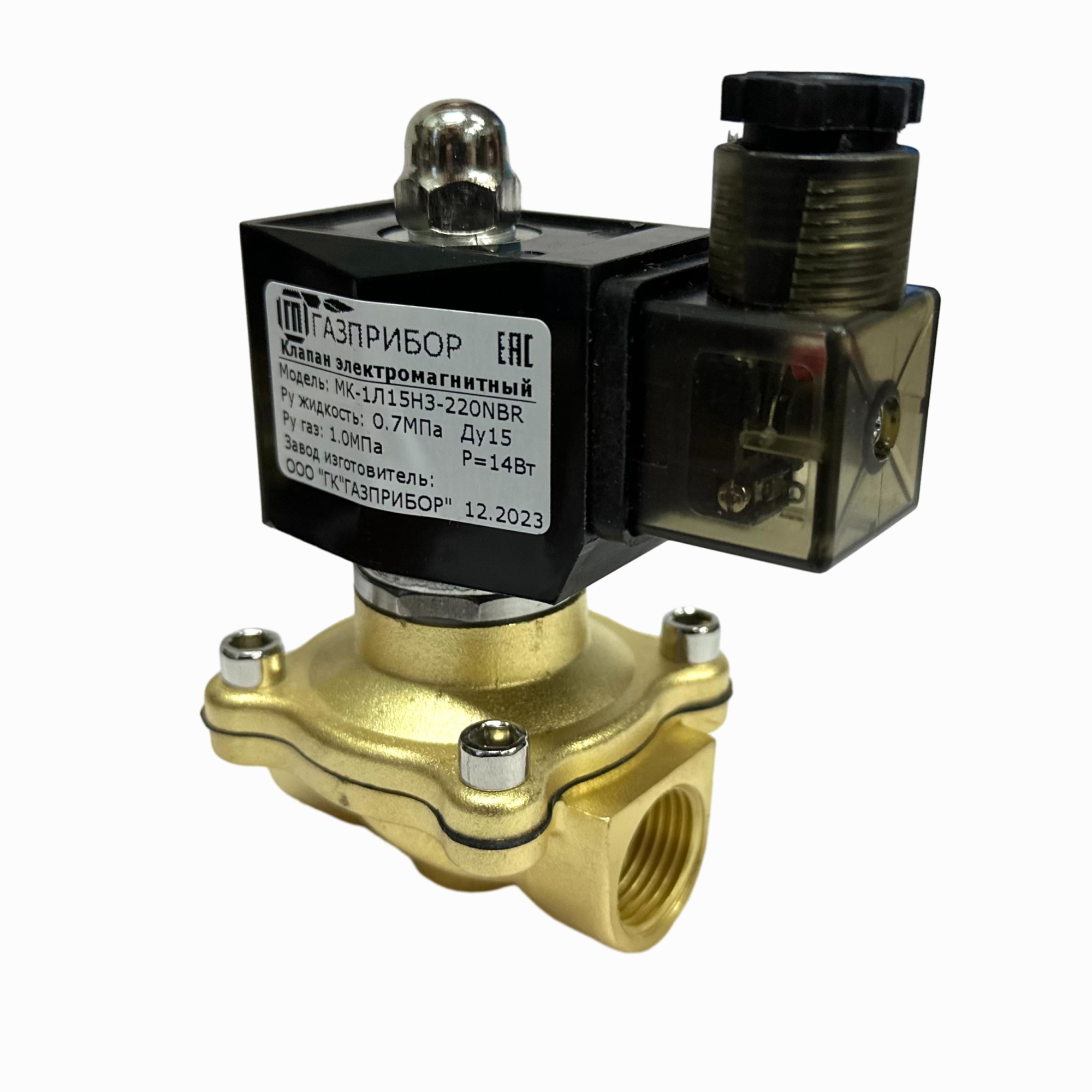

electromagnitniy klapan
пример модели с защитой катушки IP65 - МК-1Л20НЗ-024N
Ссылка на электромагнитный клапан серии МК-1 в каталоге товаров
Сменные катушки для клапанов МК
При замене катушки необходимо проверить не только напряжение и тип тока, но и совместимость корпуса, разъема и уплотнений. Требуемую степень защиты следует подтверждать по паспорту конкретного клапана и комплектного узла.
К-1-220А, 220 VAC, для клапанов МК-1 DN15-DN32 IP65
К-1-024D, 24 VDC, для клапанов МК-1 DN15-DN32 IP65
Катушка 24 VDC для электромагнитных клапанов DN40/DN50 IP20
Заключение
Степень защиты IP - это понятная система оценки оболочки оборудования по двум основным воздействиям: твердым предметам и воде. Первая цифра показывает защиту от предметов и пыли, вторая - от капель, брызг, струй или погружения. Для надежной эксплуатации важно выбирать код по реальным условиям, проверять весь собранный узел и не смешивать IP с взрывозащитой, климатическим исполнением и коррозионной стойкостью.
Для электромагнитных клапанов и сменных катушек необходимо дополнительно учитывать напряжение, род тока, тип разъема, состояние уплотнений и требования паспорта конкретной модели.
