Катушка индуктивности
Что такое катушка индуктивности
Катушка индуктивности - электротехнический элемент, представляющий собой проводник, намотанный в виде витков. При протекании электрического тока она создаёт магнитное поле и запасает в нём энергию. В электромагнитном клапане катушка выполняет функцию электромагнитного привода: создаваемое поле притягивает подвижный якорь и изменяет положение запорного элемента.
K 1 220A_katushka_MK 1 DN15 32_1
Ссылка на катушку К-1-220А в каталоге товаров
Как работает катушка
После подачи напряжения через обмотку начинает протекать ток, вследствие чего возникает магнитный поток. Он замыкается по магнитопроводу через сердечник и якорь, создавая электромагнитное усилие, которое перемещает плунжер клапана. После снятия напряжения магнитное поле уменьшается, а пружина или давление рабочей среды возвращает механизм в исходное положение.
Ключевое свойство катушки - индуктивность L. Она количественно характеризует способность элемента противодействовать изменению тока. Единица измерения индуктивности - генри (Гн). На практике катушка препятствует резкому изменению тока. При отключении питания возникает переходный процесс и может формироваться импульс перенапряжения вследствие самоиндукции, поэтому в цепях управления применяют диоды, варисторы или другие защитные элементы, предусмотренные схемой.
εcu=-L*di/dt - ЭДС самоиндукции пропорциональна скорости изменения тока; знак «минус» отражает правило Ленца.

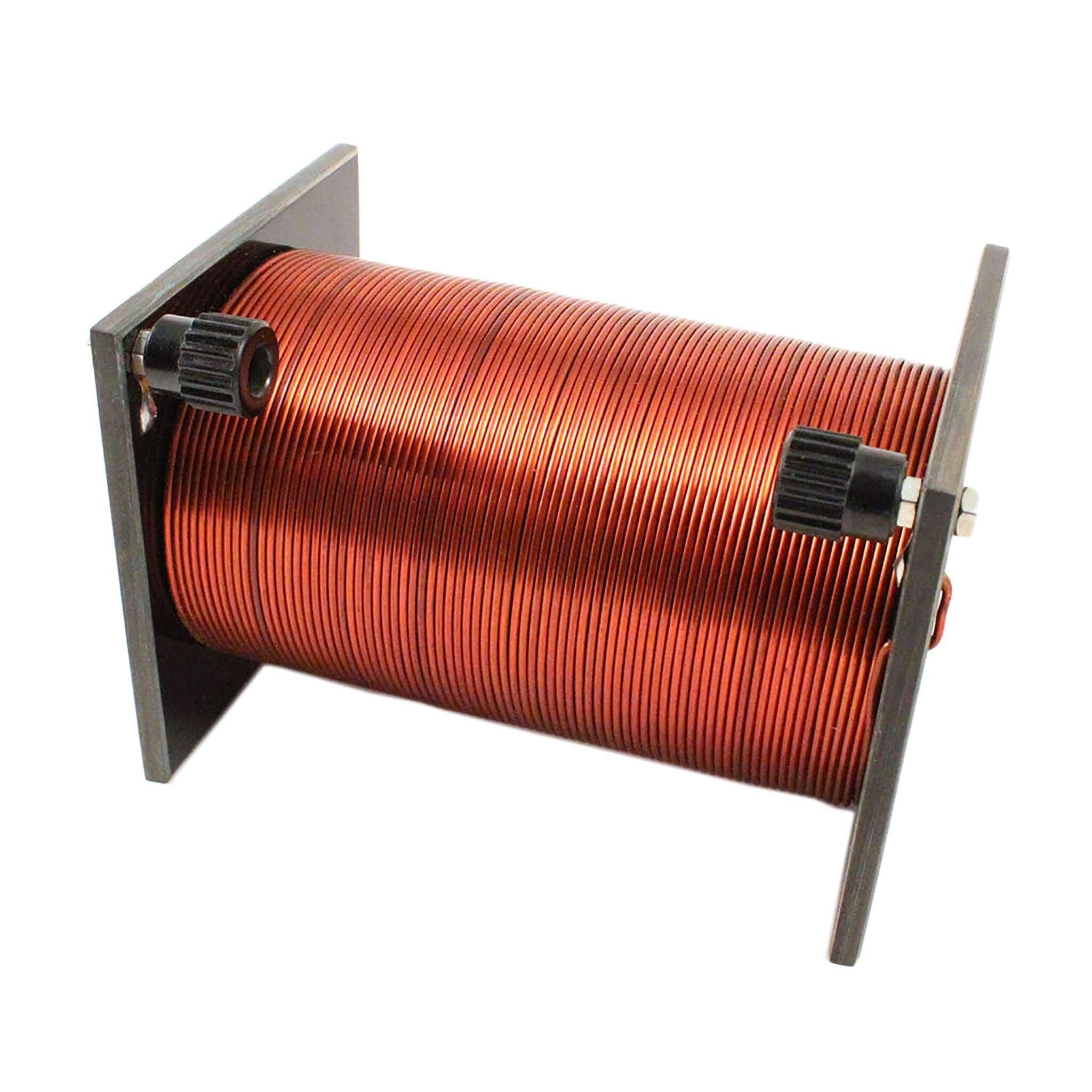

Что такое соленоид
Соленоид это цилиндрическая катушка, создающая направленное магнитное поле
при прохождении тока. В электромагнитном клапане катушка вместе с сердечником
образует соленоидный привод: поле втягивает подвижный якорь, открывая или закрывая проход рабочей среды.
Selenoid
Основные параметры выбора
Катушку нельзя подбирать только по внешнему виду. Для совместимой и безопасной замены необходимо проверить несколько характеристик:
- напряжение питания - например, 24 V DC или 220 V AC
- вид тока - постоянный DC или переменный AC
- серия клапана и допустимые размеры DN
- мощность, сопротивление обмотки и режим работы
- посадочные размеры, диаметр сердечника и тип разъёма
- степень защиты корпуса и допустимая температура окружающей среды (прочитать подробней про степень защиты корпуса)
Катушки AC и DC не являются взаимозаменяемыми. Даже при одинаковом номинальном напряжении они имеют разную конструкцию и электрические характеристики. Установка неподходящей модели может привести к слабому срабатыванию, гудению, перегреву или выходу обмотки из строя.
katuhka40 50
(Ссылка на катушку электромагнитную К-6-220А в каталоге товаров)
Почему катушка нагревается
Нагрев во время работы является естественным и обусловлен прежде всего потерями мощности в активном сопротивлении обмотки (P = I²R). Температура должна оставаться в пределах, указанных производителем. Сильный перегрев чаще всего связан с неправильным напряжением, заклиниванием якоря, загрязнением клапана, частыми коммутациями, повреждением изоляции или недостаточным отводом тепла.
Если клапан не срабатывает и катушка быстро нагревается, питание следует отключить. Затем проверяют соответствие напряжения маркировке, состояние разъёма, сопротивление обмотки и свободный ход подвижных деталей. Заменять катушку на изделие большей мощности без проверки клапана нельзя: причина неисправности может находиться в механической части.
(У нас есть устройство, которое позволяет снизить нагрев катушки)
Катушки для клапанов МК
В каталоге ГК «ГАЗПРИБОР» представлены сменные электромагнитные катушки с разъёмами для клапанов разных типоразмеров:
К-1-220А, 220 VAC, для МК-1 DN15-DN32 - для сетей переменного тока
К-1-024D, 24 VDC, для МК-1 DN15-DN32 - для систем автоматики постоянного тока
Катушка 24 VDC для клапанов DN40/DN50 - исполнение для увеличенных типоразмеров
При заказе рекомендуется указывать модель клапана, DN, напряжение и род тока.
Заключение
Катушка индуктивности преобразует электрическую энергию в энергию магнитного поля, создающего механическое усилие, и является ключевым элементом электромагнитного клапана. Надёжность узла определяется точным соответствием напряжения, вида тока, посадочных размеров и режима работы. Для замены следует использовать катушку, предусмотренную для конкретной серии и типоразмера клапана.
